NSN 9390-00-933-7479

Part Details | NONMETALLIC CHANNEL

9390-00-933-7479 A structural shape fabricated from nonmetallic material(s) having two vertical flanges that extend in the same direction from each end of a horizontal base. The vertical flanges may have various type tips and additional flanges which extend on the same plane as the base. It may have a reinforcing agent(s) and backing Excludes SEAL, NONMETALLIC CHANNEL.

Alternate Parts: 4517, 11588856, 9390-00-933-7479, 00-933-7479, 9390009337479, 009337479

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
93SEP 28, 196600-933-747930218 ( NONMETALLIC CHANNEL )
REFERENCE DRAWINGS & PICTURES

OPEN CHANNEL

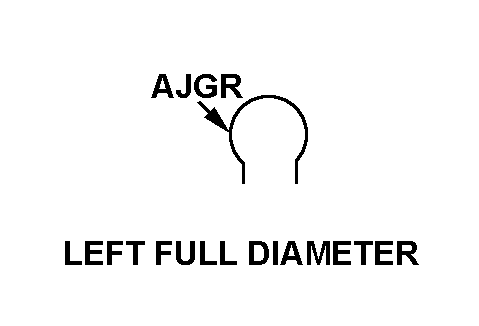

LEFT FULL DIAMETER

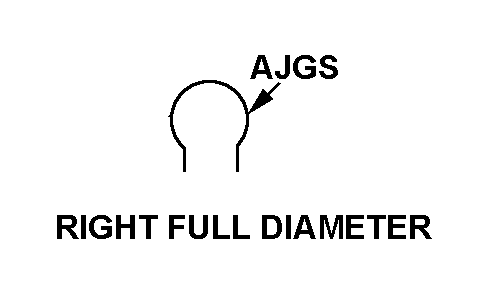

RIGHT FULL DIAMETER

Cross Reference | NSN 9390-00-933-7479
Part Number Cage Code Manufacturer
451770655AUTO VEHICLE PARTS CODBA AU-VE-CO
1158885619207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
Technical Data | NSN 9390-00-933-7479
Characteristic Specifications
CROSS-SECTIONAL SHAPE STYLE OPEN CHANNEL
OVERALL HEIGHT0.440 INCHES NOMINAL
OVERALL WIDTH0.440 INCHES NOMINAL
RIGHT SIDE FLANGE HEIGHT0.330 INCHES MINIMUM AND 0.410 INCHES MAXIMUM
LEFT SIDE FLANGE THICKNESS0.085 INCHES NOMINAL
RIGHT SIDE FLANGE THICKNESS0.085 INCHES NOMINAL
FILLET RADIUS WHERE LEFT FLANGE JOINS BASE FLANGE0.060 INCHES NOMINAL
OUTER RADIUS WHERE LEFT FLANGE JOINS BASE FLANGE0.060 INCHES NOMINAL
BASE FLANGE THICKNESS0.090 INCHES MINIMUM AND 0.140 INCHES MAXIMUM
OUTER RADIUS WHERE RIGHT FLANGE JOINS BASE FLANGE0.060 INCHES NOMINAL
FILLET RADIUS WHERE RIGHT FLANGE JOINS BASE FLANGE0.060 INCHES NOMINAL
LEFT-SIDE FLANGE TIP STYLE LEFT FULL DIAMETER
LEFT SIDE FLANGE TOP DIAMETER0.125 INCHES NOMINAL
RIGHT-SIDE FLANGE TIP STYLE RIGHT FULL DIAMETER
RIGHT SIDE FLANGE TOP DIAMETER0.125 INCHES NOMINAL
LENGTH48.000 INCHES NOMINAL
MATERIAL
PHYSICAL FORM SOLID
ENVIRONMENTAL PROTECTION WATERPROOF
