NSN 6680-00-516-1670
Part Details | LIQUID SIGHT INDICATOR
6680-00-516-1670 An item so designed to have a portion or all of its body transparent to permit the visual examination of the amount of liquid in a pressure vessel, boiler, evaporator, still, processing tank, reservoir, pipe tubing line, and the like, and/or to determine the flow to a lubricated part. It may also be provided with an element that changes colors to indicate changes in moisture content. The item may have a means for refilling. Excludes INDICATOR, LIQUID QUANTITY and INDICATOR, RATE OF FLOW.
Alternate Parts: 490507, 5820084, 5-8200-84, 68A75B392, 6680-00-516-1670, 00-516-1670, 6680005161670, 005161670
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | AUG 11, 1974 | 00-516-1670 | 03175 ( INDICATOR, SIGHT, LIQUID ) |
REFERENCE DRAWINGS & PICTURES

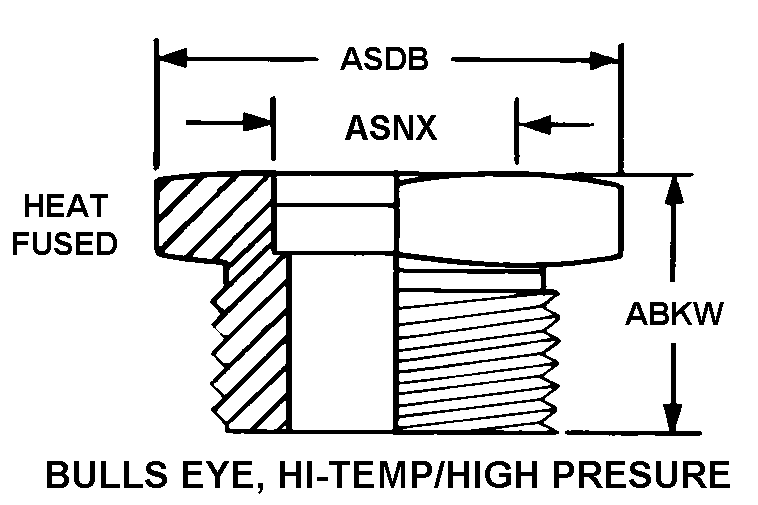

BULLS EYE, HI-TEMP/HIGH PRESSURE
Cross Reference | NSN 6680-00-516-1670
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 490507 | 01014 | AVTRON AEROSPACE, INC. |
| 5-8200-84 | 72256 | ERNST FLOW INDUSTRIES |
| 68A75B392 | 30003 | NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT |
Technical Data | NSN 6680-00-516-1670
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM ALLOY |
| STYLE DESIGNATOR | 4 BULLS EYE, HI-TEMP/HIGH PRESSURE |
| OVERALL HEIGHT | 8.625 INCHES NOMINAL |
| DISTANCE BETWEEN MOUNTING FACILITY CENTERS | 7.000 INCHES NOMINAL |
| SIGHT HEIGHT | 5.625 INCHES NOMINAL |
| MEDIA FOR WHICH DESIGNED | CJ ANY ACCEPTABLE |
| FURNISHED DATA | LIQUID LEVEL |
| DATA FURNISHING METHOD | CLEAR WINDOW |
| MAXIMUM WORKING PRESSURE | 275.0 POUNDS PER SQUARE INCH |
| MAXIMUM TEMP RATING | 225.0 DEG FAHRENHEIT |
