NSN 6240-00-519-2131
Part Details | INCANDESCENT LAMP
6240-00-519-2131 An item whose principal purpose is to produce light from a glowing filament(s). It includes metal backed and reflecting types, seal beam and flood types. It may include an integral filament shield to control and/or modify its illumination pattern.
Alternate Parts: 4557, 4557, WL50, W-L-50, 4557, 4557, 4557, 6240-00-519-2131, 00-519-2131, 6240005192131, 005192131
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 62 | JAN 01, 1963 | 00-519-2131 | 00727 ( LAMP, INCANDESCENT ) |
REFERENCE DRAWINGS & PICTURES

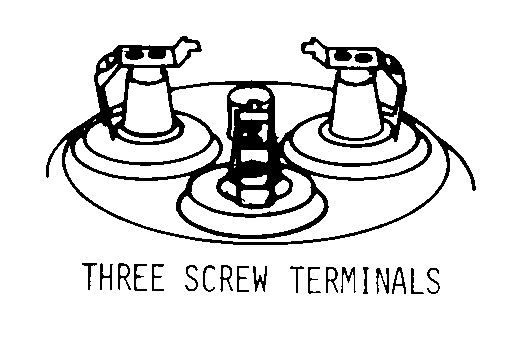

THREE SCREW TERMINALS
A (ARBITRARY DESIGNATION)
Cross Reference | NSN 6240-00-519-2131
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 4557 | 80204 | AMERICAN NATIONAL STANDARDSINSTITUTE, INCORPORATED |
| 4557 | K2523 | EATON AEROSPACE LTD |
| W-L-50 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| 4557 | 08806 | GENERAL ELECTRIC COMINIATURE LAMP PRODUCTS DEPT |
| 4557 | 08108 | LAMP INDUSTRYFOR USE WITH INDUSTRY |
| 4557 | K0668 | LEONARDO MW LTD |
Technical Data | NSN 6240-00-519-2131
| Characteristic | Specifications |
|---|---|
| BASE STYLE | THREE SCREW TERMINALS |
| BULB STYLE | 7 A (ARBITRARY DESIGNATION) |
| BULB DESIGNATOR | PAR-64 |
| OVERALL LENGTH | 3.750 INCHES MAXIMUM |
| BULB LIGHT TRANSMISSION CHARACTERISTIC | TRANSPARENT |
| LIGHT INTENSITY DISTRIBUTION FEATURE | PARABOLIC REFLECTOR |
| EMITTED LIGHT CHARACTERISTIC | COLORLESS |
| FILAMENT DESIGNATION | CC-8/C-6 |
| WATTAGE RATING | 400.000 WATTS AND 1000.000 WATTS |
| VOLTAGE RATING | 28.000 VOLTS NOMINAL |
| CURRENT RATING FOR WHICH DESIGNED | 14.285 AMPERES MINIMUM AND 35.714 AMPERES MAXIMUM |
| RATED AVERAGE LIFE | HOURS |
| AVERAGE LIFE RATING IN HOURS | 100.0 |
| BURNING POSITION | |
| FILAMENT HEAVY DUTY SERVICE RATING | NOT RATED |
| FEATURES PROVIDED | HEAT RESISTANT GLASS |
