NSN 6240-00-490-9987
Part Details | CARTRIDGE LAMP
6240-00-490-9987 An item consisting of an unbased lamp, either incandescent or glow, mounted in a sleeve. It has a projecting terminals and may also include a lens. For light emitting diodes which may or may not be mounted in a sleeve or a lamp base, see LIGHT EMITTING DIODE.
Alternate Parts: 304209, 6240-00-490-9987, 00-490-9987, 6240004909987, 004909987
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 62 | MAR 22, 1972 | 00-490-9987 | 24416 ( LAMP, CARTRIDGE ) |
REFERENCE DRAWINGS & PICTURES

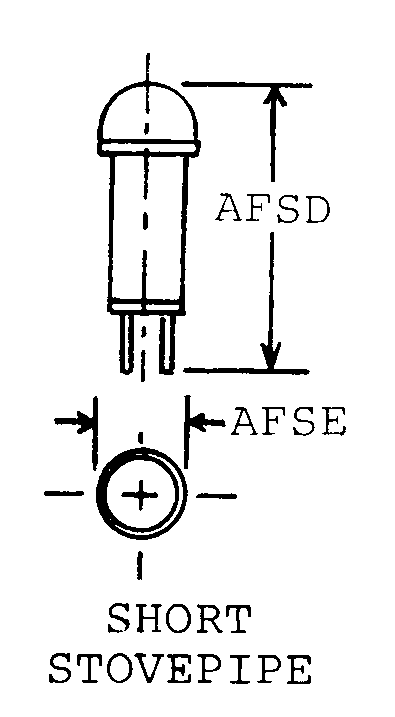

SHORT STOVEPIPE
CARTRIDGE TWO PIN POLARIZED
Cross Reference | NSN 6240-00-490-9987
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 304209 | 22915 | NORTHROP GRUMMAN CORPELECTRONIC SYSTEMS DEFENSIVE SYSTEM |
Technical Data | NSN 6240-00-490-9987
| Characteristic | Specifications |
|---|---|
| BASE STYLE | CARTRIDGE TWO PIN POLARIZED |
| CARTRIDGE STYLE | SHORT STOVEPIPE |
| CARTRIDGE OVERALL LENGTH | 1.140 INCHES MAXIMUM |
| CARTRIDGE OVERALL DIAMETER | 0.320 INCHES MINIMUM AND 0.340 INCHES MAXIMUM |
| PRIMARY LAMP TYPE | INCANDESCENT |
| VOLTAGE RATING | 5.000 VOLTS NOMINAL |
| CURRENT RATING FOR WHICH DESIGNED | 0.020 AMPERES NOMINAL |
| RATED AVERAGE LIFE | HOURS |
| AVERAGE LIFE RATING IN HOURS | 2000.0 |
| LENS LIGHT TRANSMISSION CHARACTERISTIC | TRANSPARENT |
| LENS COLOR | RED |
