NSN 5999-01-028-6727

Part Details | ELECTRONIC SHIELDING GASKET

5999-01-028-6727 A shaped metallic item designed to increase the effectiveness of radio frequency/electromagnetic interference, or a nonmetallic item containing a wire mesh, metal, or other electrically conductive particles designed to provide environmental sealing and radio frequency/electromagnetic interference shielding. For bulk items see WIRE MESH, KNITTED or GASKETING MATERIAL, CONDUCTIVE.

Alternate Parts: 1130000538, 201150251236, 20-11-5025-1236, 1095011, 109-5011, SMA753522, SM-A-753522, SMA7231351, SM-A-723135-1, 5999-01-028-6727, 01-028-6727, 5999010286727, 010286727

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59OCT 08, 197601-028-672720281 ( SHIELDING GASKET, ELECTRONIC )

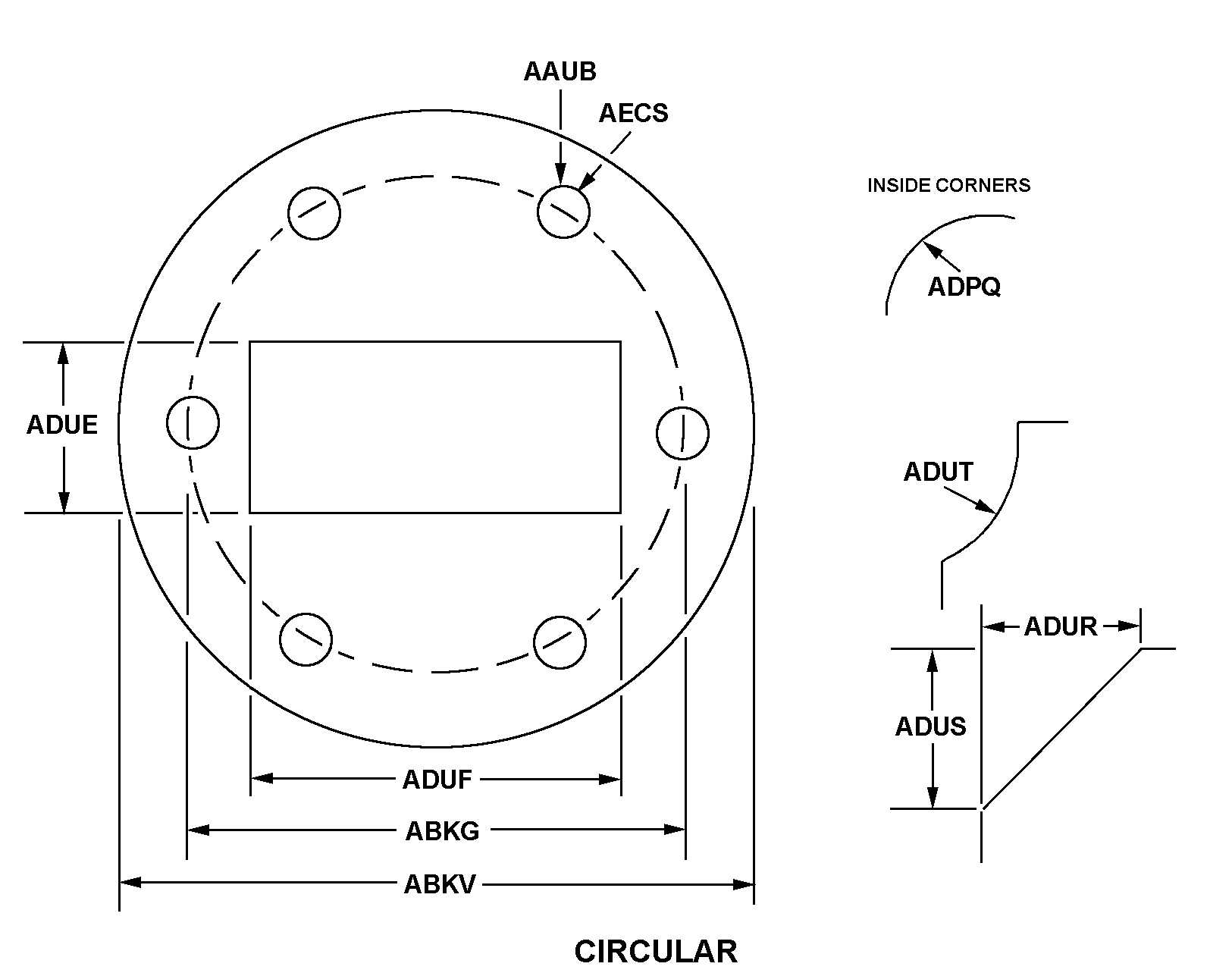

REFERENCE DRAWINGS & PICTURES

METAL AND NONMETALLIC MATERIALS

CIRCULAR SQUARE

Cross Reference | NSN 5999-01-028-6727
Part Number Cage Code Manufacturer
113000053831196COMTECH PST CORP.
20-11-5025-123618565PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV
109-501118565PARKER-HANNIFIN CORPORATIONDBA PARKER CHOMERICS DIV
SM-A-75352280063US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS
SM-A-723135-180063US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS
Technical Data | NSN 5999-01-028-6727
Characteristic Specifications
ENVIRONMENTAL PROTECTION MATERIAL LOCATION THROUGHOUT RF SHIELDING GASKET
CROSS-SECTIONAL SHAPE STYLE9 METAL AND NONMETALLIC MATERIALS
CROSS-SECTIONAL HEIGHT0.022 INCHES MINIMUM AND 0.032 INCHES MAXIMUM
STYLE DESIGNATOR CIRCULAR SQUARE
HOLE DIAMETER0.199 INCHES MINIMUM AND 0.203 INCHES MAXIMUM
BOLT CIRCLE DIAMETER2.745 INCHES MINIMUM AND 2.755 INCHES MAXIMUM
OUTSIDE DIAMETER3.120 INCHES MINIMUM AND 3.130 INCHES MAXIMUM
APERTURE WIDTH0.620 INCHES MINIMUM AND 0.630 INCHES MAXIMUM
APERTURE LENGTH1.370 INCHES MINIMUM AND 1.380 INCHES MAXIMUM
BOLT HOLE QUANTITY6
PRECIOUS MATERIAL SILVER
PRECIOUS MATERIAL AND LOCATIONEMI/RFI CONDUCTIVE PARTICLES SILVER
