NSN 5999-00-932-1315

Part Details | DELAY LINE

5999-00-932-1315 An item which provides a predetermined delay to an electrical pulse, while maintaining substantially the same waveform. The delay is obtained by means of a real or artificial transmission line or equivalent device. The equivalent device may be acoustic, distributive, lumped constant, magnetic solid state, or surface acoustical wave type. See also ATTENUATOR, (as modified); TRANSFORMER, (as modified); and OSCILLATOR, PULSE DELAY.

Alternate Parts: 15704921, 1570492-1, 15704921, 1570492-1, 5999-00-932-1315, 00-932-1315, 5999009321315, 009321315

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59SEP 30, 196600-932-131506373 ( DELAY LINE )
REFERENCE DRAWINGS & PICTURES

RECTANGULAR

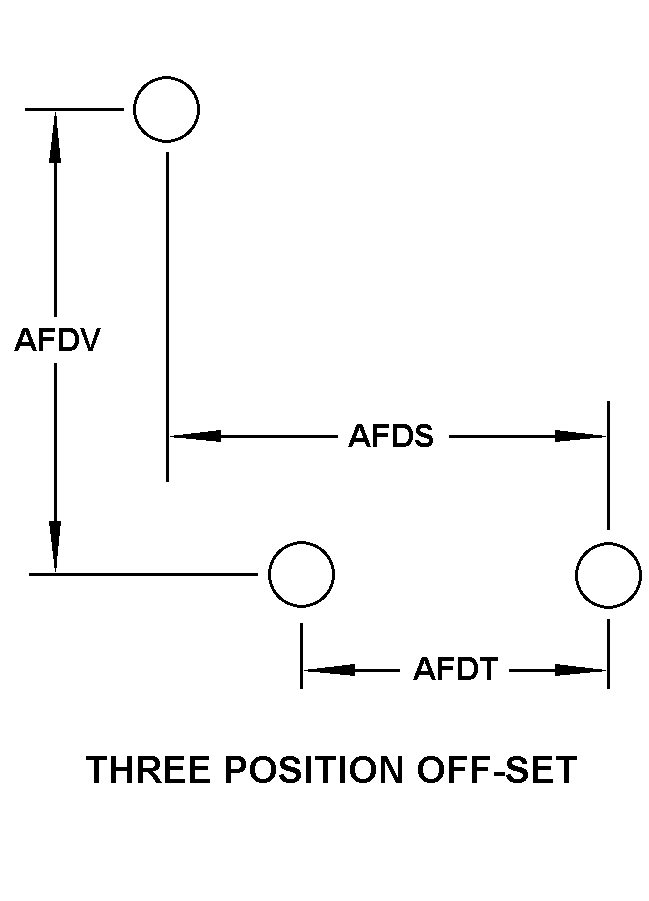

THREE POSITION OFF-SET

Cross Reference | NSN 5999-00-932-1315
Part Number Cage Code Manufacturer
1570492-110001NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT
1570492-130003NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT
Technical Data | NSN 5999-00-932-1315
Characteristic Specifications
SIGNAL DELAY METHOD INDUCTANCE
INDIVIDUAL SECTION QUANTITY1
SECTION DELAY TIMECN400.000 NANOSECONDS NOMINAL
INPUT IMPEDANCE RATING500.000 OHMS
OUTPUT IMPEDANCE RATING500.000 OHMS
PULSE RISE TIME RATING50.0 NANOSECONDS
FREQUENCY BANDWIDTH7200.0 KILOHERTZ NOMINAL
BODY STYLE RECTANGULAR
BODY LENGTH2.030 INCHES NOMINAL
BODY WIDTH0.600 INCHES NOMINAL
BODY DEPTH0.420 INCHES NOMINAL
MATERIAL AND LOCATION ANY ACCEPTABLE OVERALL
SURFACE TREATMENT AND LOCATION ANY ACCEPTABLE OVERALL
TERMINAL TYPE AND QUANTITY3 PIN
MOUNTING FACILITY TERMINAL
MOUNTING FACILITY QUANTITY3
MOUNTING PROVISION ARRANGEMENT STYLE THREE POSITION OFF-SET
LONGEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS1.600 INCHES NOMINAL
SHORTEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS0.200 INCHES NOMINAL
FSC APPLICATION DATAGUIDED MISSILE COMPONENT
