NSN 5945-00-258-1705

Part Details | ELECTRICAL SOLENOID

5945-00-258-1705 An item consisting of one or more coils surrounding an iron core. The coil(s) and the core are moveable in relation to each other. The axial or rotary movement is a result of the magnetic flux of the coil. It is designed to convert electrical energy into mechanical energy. It does not include switch contacts. See also RELAY, ELECTROMAGNETIC, and ELECTROMAGNETIC ACTUATOR.

Alternate Parts: 18488, 612901, 18488, 5945-00-258-1705, 00-258-1705, 5945002581705, 002581705

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196100-258-170500310 ( SOLENOID, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

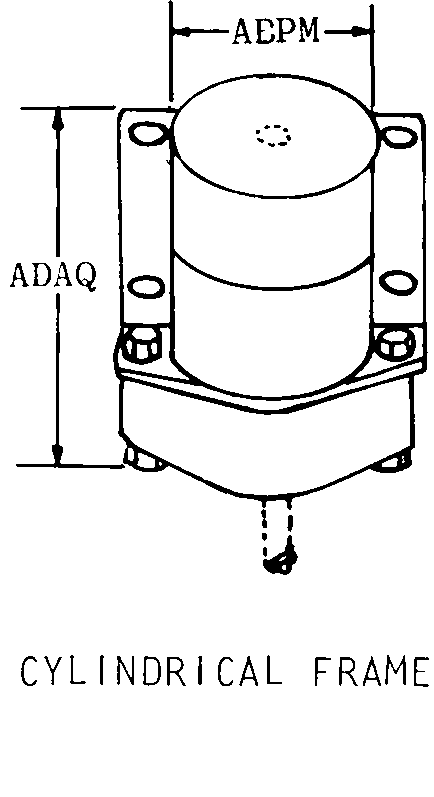

CYLINDRICAL FRAME

Cross Reference | NSN 5945-00-258-1705
Part Number Cage Code Manufacturer
1848871468ITT CORPORATIONDBA I T T CANNON
61290198897LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN AERONAUTICS
1848807797ROCKER SOLENOID COMPANYDBA ROCKER INDUSTRIES
Technical Data | NSN 5945-00-258-1705
Characteristic Specifications
BODY STYLE CYLINDRICAL FRAME
MAGNETIC COIL QUANTITY1
DUTY TYPE CONTINUOUS
ACTUATOR STROKE TYPE PULL AND PUSH
POWER TAKEOFF CONNECTION TYPE INTERNAL PLUNGER
MOUNTING FACILITY TYPE AND QUANTITY4 UNTHREADED HOLE
TERMINAL LOCATION END OPPOSITE ACTUATOR
TERMINAL TYPE AND QUANTITY2 THREADED STUD
INCLOSURE TYPE FULLY INCLOSED
BODY DIAMETER2.480 INCHES NOMINAL
BODY LENGTH2.590 INCHES NOMINAL
VOLTAGE RATING IN VOLTS12.0 DC MAXIMUM
CURRENT RATING18.8 AMPERES NOMINAL
ELECTRICAL RESISTANCE0.63 OHMS NOMINAL
LINEAR FORCE DELIVERED20.00 POUNDS
ENERGIZING STROKE MAXIMUM LENGTH0.375 INCHES
MOUNTING FACILITY PATTERN FOUR POSITION RECTANGULAR
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH2.125 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH2.125 INCHES NOMINAL
UNTHREADED MOUNTING HOLE DIAMETER0.196 INCHES NOMINAL
CASE MATERIAL METAL
ENVIRONMENTAL PROTECTION ANY ACCEPTABLE
