NSN 5945-00-194-9714

Part Details | ELECTRICAL SOLENOID

5945-00-194-9714 An item consisting of one or more coils surrounding an iron core. The coil(s) and the core are moveable in relation to each other. The axial or rotary movement is a result of the magnetic flux of the coil. It is designed to convert electrical energy into mechanical energy. It does not include switch contacts. See also RELAY, ELECTROMAGNETIC, and ELECTROMAGNETIC ACTUATOR.

Alternate Parts: 1000, 22, 1000SPECIFICATI0N22, SMB198225, 5945-00-194-9714, 00-194-9714, 5945001949714, 001949714

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196300-194-971400310 ( SOLENOID, ELECTRICAL )

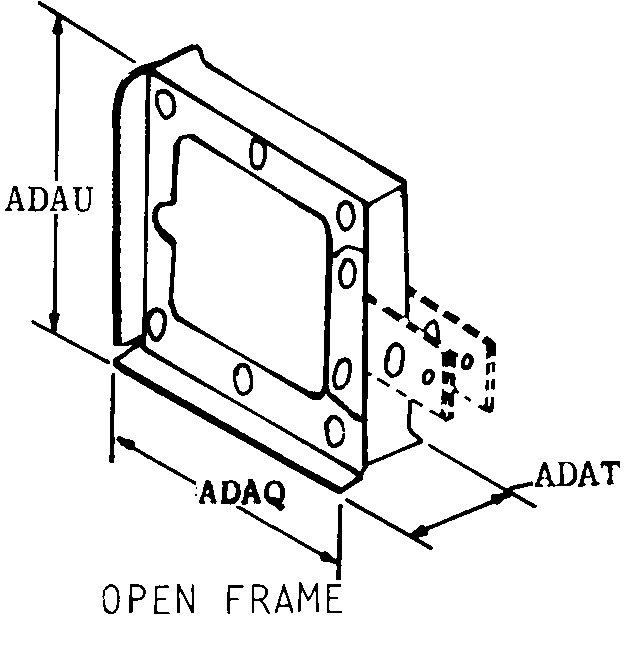

REFERENCE DRAWINGS & PICTURES

OPEN FRAME

Cross Reference | NSN 5945-00-194-9714
Part Number Cage Code Manufacturer
100073662A F DORMEYER MFG CO
2273662A F DORMEYER MFG CO
1000SPECIFICATI0N2273662A F DORMEYER MFG CO
SMB19822580063US ARMY COMMUNICATIONS &ELECTRONICS MATERIEL READINESS
Technical Data | NSN 5945-00-194-9714
Characteristic Specifications
BODY STYLE OPEN FRAME
MAGNETIC COIL QUANTITY1
DUTY TYPE CONTINUOUS
ACTUATOR STROKE TYPE PULL
POWER TAKEOFF CONNECTION TYPE CLEVIS TONGUE
MOUNTING FACILITY TYPE AND QUANTITY4 UNTHREADED HOLE
TERMINAL LOCATION ONE SIDE
TERMINAL TYPE AND QUANTITY2 WIRE LEAD
INCLOSURE TYPE FULLY INCLOSED
BODY LENGTH1.688 INCHES NOMINAL
BODY WIDTH1.062 INCHES NOMINAL
BODY HEIGHT1.312 INCHES NOMINAL
VOLTAGE RATING IN VOLTS115.0 AC MAXIMUM
CURRENT RATING0.100 AMPERES NOMINAL
ELECTRICAL RESISTANCE320.00 OHMS NOMINAL
LINEAR FORCE DELIVERED2.80 POUNDS
ENERGIZING STROKE MAXIMUM LENGTH0.125 INCHES
UNTHREADED MOUNTING HOLE DIAMETER0.157 INCHES NOMINAL
CASE MATERIAL STEEL
CASE SURFACE TREATMENT CADMIUM
ENVIRONMENTAL PROTECTIONBP ANY ACCEPTABLE
SPECIAL FEATURESWIRE LEADS 5.500 IN. LG WITH TERMINAL LUGS
