Part Details | ELECTRICAL SOLENOID

5945-00-086-2877 An item consisting of one or more coils surrounding an iron core. The coil(s) and the core are moveable in relation to each other. The axial or rotary movement is a result of the magnetic flux of the coil. It is designed to convert electrical energy into mechanical energy. It does not include switch contacts. See also RELAY, ELECTROMAGNETIC, and ELECTROMAGNETIC ACTUATOR.

Alternate Parts: 4013211, 401321-1, SL4107, SL-4-107, 4013211, 401321-1, 5945-00-086-2877, 00-086-2877, 5945000862877, 000862877

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196300-086-287700310 ( SOLENOID, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

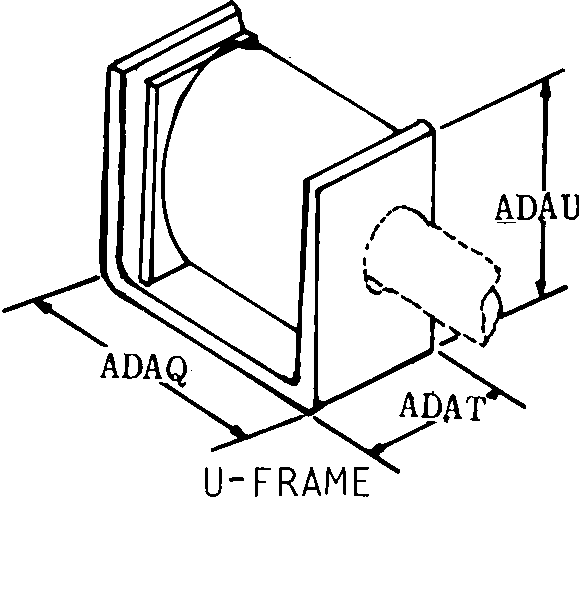

U-FRAME

Cross Reference | NSN 5945-00-086-2877
Part Number Cage Code Manufacturer
401321-171607COOPER INDUSTRIES INCBUSMANN MFG DIV
SL-4-10771607COOPER INDUSTRIES INCBUSMANN MFG DIV
401321-196214RAYTHEON COMPANYDBA RAYTHEON
Technical Data | NSN 5945-00-086-2877
Characteristic Specifications
BODY STYLE U-FRAME
MAGNETIC COIL QUANTITY1
DUTY TYPE CONTINUOUS
ACTUATOR STROKE TYPE PULL AND PUSH
POWER TAKEOFF CONNECTION TYPE PLAIN
MOUNTING FACILITY TYPE AND QUANTITY2 THREADED HOLE
TERMINAL LOCATION ONE SIDE
TERMINAL TYPE AND QUANTITY2 TAB, SOLDER LUG
INCLOSURE TYPE FULLY INCLOSED
BODY LENGTH1.125 INCHES NOMINAL
BODY WIDTH0.750 INCHES NOMINAL
BODY HEIGHT0.812 INCHES NOMINAL
VOLTAGE RATING IN VOLTS120.0 AC NOMINAL
CURRENT RATING0.436 AMPERES NOMINAL
ELECTRICAL RESISTANCE200.00 OHMS NOMINAL
LINEAR FORCE DELIVERED0.50 OUNCES
ENERGIZING STROKE MAXIMUM LENGTH0.375 INCHES
MOUNTING FACILITY PATTERN TWO POSITION DIAGONAL
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH0.500 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH0.437 INCHES NOMINAL
CASE MATERIAL ANY ACCEPTABLE
CASE SURFACE TREATMENT ANY ACCEPTABLE
ENVIRONMENTAL PROTECTION ANY ACCEPTABLE
FREQUENCY IN HERTZ60.0 NOMINAL
