NSN 5945-00-075-0543

Part Details | ELECTRICAL SOLENOID

5945-00-075-0543 An item consisting of one or more coils surrounding an iron core. The coil(s) and the core are moveable in relation to each other. The axial or rotary movement is a result of the magnetic flux of the coil. It is designed to convert electrical energy into mechanical energy. It does not include switch contacts. See also RELAY, ELECTROMAGNETIC, and ELECTROMAGNETIC ACTUATOR.

Alternate Parts: 5793453, 5793-453, 5110960, 51109-60, DF4557, 5793453, 5793-453, 5945-00-075-0543, 00-075-0543, 5945000750543, 000750543

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196300-075-054300310 ( SOLENOID, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

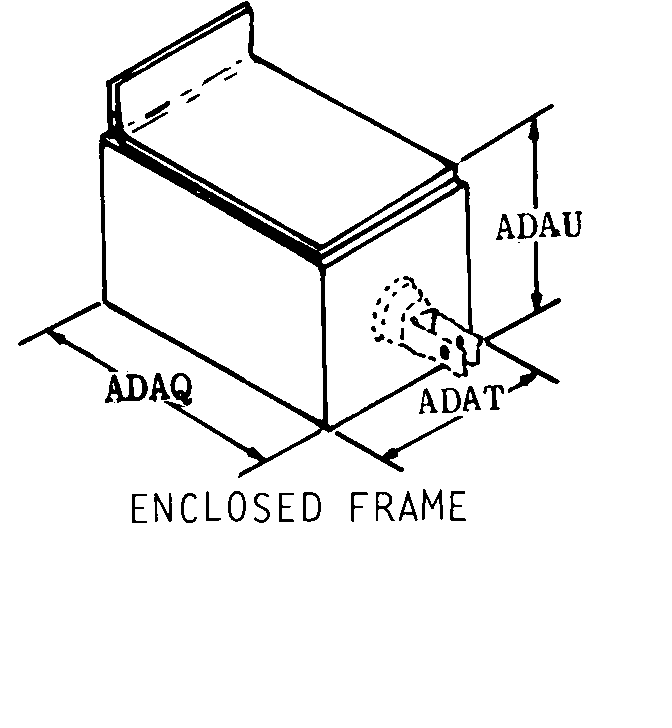

ENCLOSED FRAME

Cross Reference | NSN 5945-00-075-0543
Part Number Cage Code Manufacturer
5793-45380294BOURNS INSTRUMENTS INC
51109-6028478DELTROL CORPDELTROL CONTROLS DIV
DF455728478DELTROL CORPDELTROL CONTROLS DIV
5793-45311871RECON/OPTICAL, INC.
Technical Data | NSN 5945-00-075-0543
Characteristic Specifications
BODY STYLE ENCLOSED FRAME
MAGNETIC COIL QUANTITY1
DUTY TYPE INTERMITTENT
ACTUATOR STROKE TYPE PULL
POWER TAKEOFF CONNECTION TYPE PLAIN-DRILLED
MOUNTING FACILITY TYPE AND QUANTITY4 THREADED HOLE
TERMINAL LOCATION BOTH SIDES ON END OPPOSITE ACTUATOR
TERMINAL TYPE AND QUANTITY2 TAB, SOLDER LUG
INCLOSURE TYPE FULLY INCLOSED
BODY LENGTH2.000 INCHES NOMINAL
BODY HEIGHT1.438 INCHES NOMINAL
VOLTAGE RATING IN VOLTS30.0 DC MAXIMUM
CURRENT RATING1.200 AMPERES NOMINAL
ELECTRICAL RESISTANCE20.00 OHMS NOMINAL
LINEAR FORCE DELIVERED1.25 POUNDS
ENERGIZING STROKE MAXIMUM LENGTH0.500 INCHES
MOUNTING FACILITY PATTERN FOUR POSITION RECTANGULAR
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH0.500 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH0.937 INCHES NOMINAL
CASE MATERIAL ANY ACCEPTABLE
CASE SURFACE TREATMENT ANY ACCEPTABLE
