NSN 5940-00-177-4356

Part Details | QUICK DISCONNECT TERMINAL

5940-00-177-4356 A terminal which is a component of a TERMINAL SET, QUICK DISCONNECT or a SPLICE SET, QUICK DISCONNECT, and incorporates a means permitting its rapid engagement and disengagement, without the use of tools, to a mating part(s). It is designed either for attachment to a stud, post, chassis, or the like, or for permanent attachment to an electrical wire or cable. For items with cylindrical mating ends, see FERRULE, ELECTRICAL CONDUCTOR.

Alternate Parts: 6K613, 6K0613, 6K-0613, 19981, 594226, 5940PL1452104, C19303, 46894H, 13KP849, 13KP849, C193033203, C19303-3203, 3203, 19303, 5940-00-177-4356, 00-177-4356, 5940001774356, 001774356

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59AUG 13, 196900-177-435661180 ( TERMINAL, QUICK DISCONNECT )
REFERENCE DRAWINGS & PICTURES

TAPER PLUG

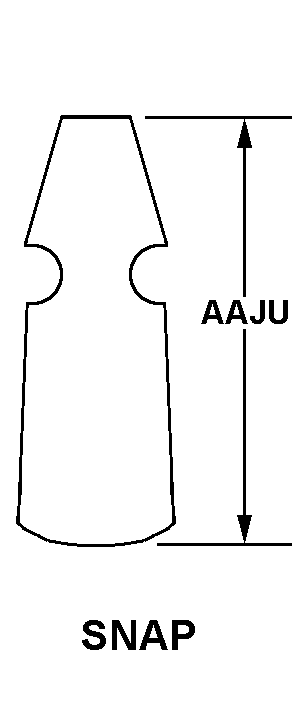

SNAP

Cross Reference | NSN 5940-00-177-4356
Part Number Cage Code Manufacturer
6K61311083CATERPILLAR INC.DBA CATERPILLAR
6K-061311083CATERPILLAR INC.DBA CATERPILLAR
1998179550ELECTRO-WIRE PRODUCTS INC
59422673331GENERAL MOTORS CORPFISHER GUIDE DIV
5940PL14521049009HINSPEKTORAT WSPARCIA SIL ZBROJNYCH
C1930375347KLEIN TOOLS INC
46894H89346NAVISTAR INTL CORP TRUCK BR OHIOPLANT
13KP84945152OSHKOSH CORPORATION
13KP84975Q65OSHKOSH DEFENSE, LLC
C19303-320379061VACO PRODUCTS CO
320379061VACO PRODUCTS CO
1930379061VACO PRODUCTS CO
Technical Data | NSN 5940-00-177-4356
Characteristic Specifications
BASIC SHAPE STYLE SNAP
OVERALL LENGTH0.672 INCHES
MAXIMUM CONDUCTOR SIZE ACCOMMODATED14 AWG
QUICK DISCONNECT STYLE TAPER PLUG
MAJOR PLUG DIAMETER0.188 INCHES
MINOR PLUG DIAMETER0.156 INCHES
ELECTRICAL INSULATION FEATURE UNINSULATED
END ITEM IDENTIFICATION2320-01-097-0248,2320-01-097-0249,2320-01-100-7672,2320-01-097-0260,2320-01-195-7641, HEMTT FAMILY (HEAVY EXPANDED MOBILITY TACTICAL TRUCKS); 2330-01-303-8832 M1000 CHETTL TRAILER
