NSN 5915-01-255-8606
Part Details | RADIO FREQUENCY INTERFERENCE FILTER
5915-01-255-8606 An item designed to suppress undesired (interfering) frequencies and have a minimal effect on the desired frequencies when inserted in an electrical power circuit. Excludes items which consist of a single capacitor, inductor, resistor, or devices consisting of only two or more circuit elements of the same basic name. Excludes FILTER, LOW PASS and SUPPRESSOR, IGNITION INTERFERENCE. For items designed to be inserted in a line which is primarily intended to carry high frequency waves modulated with signals, such as antenna lead-in, see FILTER, BAND SUPPRESSION and FILTER, BAND PASS. See also LIMITER, ELECTRICAL NOISE.
Alternate Parts: FA601719, FA60-1719, RF11932, FA601719, FA60-1719, 1209169, 6204706, 620470G, 5915-01-255-8606, 01-255-8606, 5915012558606, 012558606
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAY 30, 1987 | 01-255-8606 | 00765 ( FILTER, RADIO FREQUENCY INTERFERENCE ) |
REFERENCE DRAWINGS & PICTURES

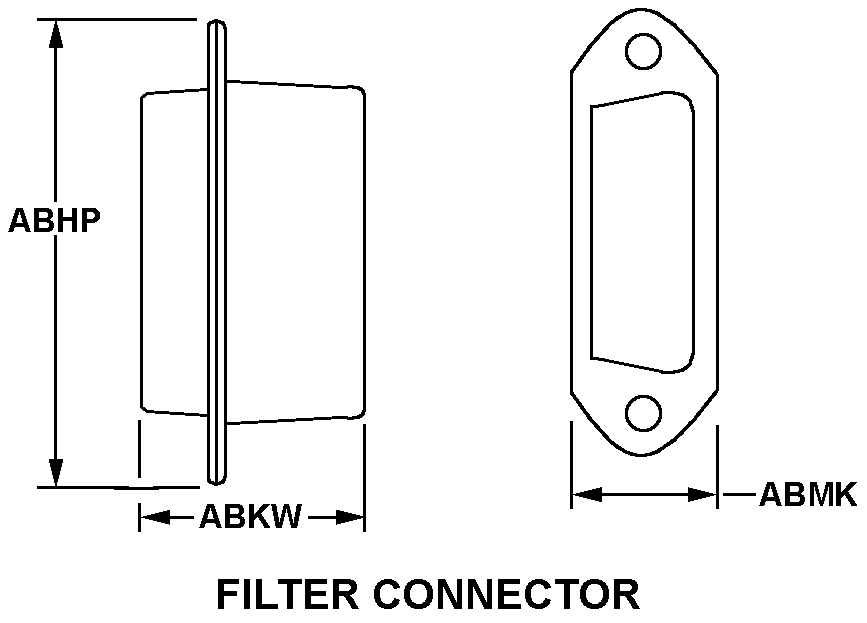

FILTER CONNECTOR
Cross Reference | NSN 5915-01-255-8606
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| FA60-1719 | 13619 | EMS DEVELOPMENT CORPORATION |
| RF11932 | 13619 | EMS DEVELOPMENT CORPORATION |
| FA60-1719 | 81831 | FILTRON CO INCDIV OF RFI CORP |
| 1209169 | 56232 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
| 6204706 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 620470G | 53711 | NAVAL SEA SYSTEMS COMMAND |
Technical Data | NSN 5915-01-255-8606
| Characteristic | Specifications |
|---|---|
| INCLOSURE TYPE | ENCASED |
| STYLE DESIGNATOR | FILTER CONNECTOR |
| OVERALL LENGTH | 4.500 INCHES NOMINAL |
| OVERALL HEIGHT | 3.500 INCHES NOMINAL |
| OVERALL WIDTH | 4.000 INCHES NOMINAL |
| MOUNTING FACILITY TYPE AND QUANTITY | 4 THREADED HOLE |
| DISTANCE BETWEEN CENTERLINES OF MOUNTING FACILITIES PARALLEL TO BODY LENGTH | 3.750 INCHES NOMINAL |
| DISTANCE BETWEEN CENTERLINES OF MOUNTING FACILITIES PARALLEL TO BODY WIDTH | 2.750 INCHES NOMINAL |
| MOUNTING FACILITY SCREW THREAD SERIES DESIGNATOR | UNC |
| NOMINAL THREAD SIZE | 0.164 INCHES |
| SPECIAL FEATURES | EIGHT FILTERED AND TWO UNFILTERED FUNCTIONS |
| MAXIMUM TEMP RISE | 25.0 DEG CELSIUS |
| INPUT TERMINAL MANUFACTURER CODE | 96906 |
| INPUT TERMINAL IDENTIFICATION | MS3124E12-10P |
| OUTPUT TERMINAL MANUFACTURER CODE | 96906 |
| OUTPUT TERMINAL IDENTIFICATION | MS3124E12-10S |
| VIBRATION RESISTANCE RANGE IN HERTZ | P10.0/P500.0 |
| OPERATING TEMP RANGE | -55.0 TO +85.0 DEG CELSIUS |
| BODY MATERIAL | METAL |
| END ITEM IDENTIFICATION | MISSILE GUIDANCE AND TRACKING SET AN/SPG-55B |
