NSN 5910-00-378-0545

Part Details | MICA DIELECTRIC FIXED CAPACITOR

5910-00-378-0545 A capacitor, whose capacitance value cannot be adjusted or varied, having natural sheet mica or reconstituted flaked mica formed into sheets as the dielectric material. It may be a single unit, or consist of two or more fixed units which cannot be separated.

Alternate Parts: J1011000PFP0RM5PCT350VDC, J101-1000PFP0RM5PCT350VDC, 71011000PF35OV, 7101-1000PF35OV, 0176170001, 017617-0001, 5910-00-378-0545, 00-378-0545, 5910003780545, 003780545

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59MAR 16, 197400-378-054500005 ( CAPACITOR, FIXED, MICA DIELECTRIC )
REFERENCE DRAWINGS & PICTURES

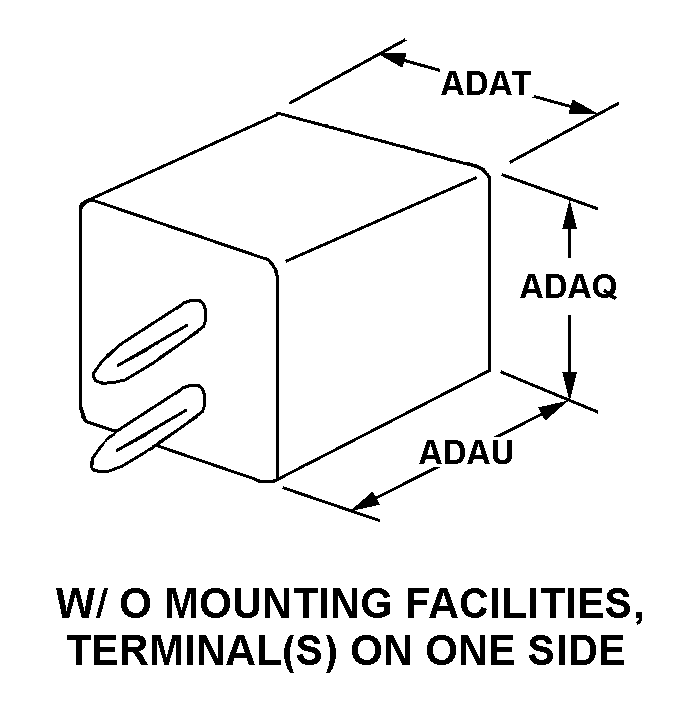

WITHOUT MOUNTING FACILITIES, TERMINAL(S) ON ONE SURFACE

NO COMMON OR GROUNDED ELECTRODE(S)

Cross Reference | NSN 5910-00-378-0545
Part Number Cage Code Manufacturer
J101-1000PFP0RM5PCT350VDCS5122STANDEX ELECTRICS UNDERWOODELECTRICAND MFG CO. DIV.
7101-1000PF35OVS5122STANDEX ELECTRICS UNDERWOODELECTRICAND MFG CO. DIV.
017617-000165597THALES DEFENSE & SECURITY, INC.
Technical Data | NSN 5910-00-378-0545
Characteristic Specifications
CAPACITANCE VALUE PER SECTION1000.000 PICOFARADS SINGLE SECTION
TOLERANCE RANGE PER SECTION-5.00 TO +5.00 PERCENT SINGLE SECTION
NONDERATED CONTINUOUS VOLTAGE RATING AND TYPE PER SECTION350.0 DC SINGLE SECTION
TEMP COEFFICIENT OF CAPACITANCE RANGE PER SECTION IN PPM PER DEG CELSIUS-200.0 TO +200.0 SINGLE SECTION
BODY STYLE WITHOUT MOUNTING FACILITIES, TERMINAL(S) ON ONE SURFACE
BODY LENGTH0.400 INCHES NOMINAL
BODY WIDTH0.365 INCHES NOMINAL
BODY HEIGHT0.129 INCHES NOMINAL
SCHEMATIC DIAGRAM DESIGNATOR NO COMMON OR GROUNDED ELECTRODE(S)
TERMINAL TYPE AND QUANTITY4 RIBBON
TERMINAL LENGTH0.223 INCHES NOMINAL
CASE MATERIAL METAL
INSULATION RESISTANCE AT REFERENCE TEMP7500.0 MEGOHMS
DISSIPATION FACTOR AT REFERENCE TEMP IN PERCENT0.001
RELIABILITY INDICATOR NOT ESTABLISHED
TERMINAL SURFACE TREATMENT SILVER
PRECIOUS MATERIAL AND LOCATIONMETAL SURFACES SILVER
