NSN 5905-00-139-9563
Part Details | FILM FIXED RESISTOR NETWORK
5905-00-139-9563 An arrangement of multiple fixed resistive elements or discrete resistors permanently encased, encapsulated, or potted together, to form an inseparable unit. The resistive elements, consisting of a thin layer of conductive material deposited on or fused to an insulating base, usually are electrically connected to each other and may be arranged in any circuit configuration. Excludes RESISTOR, FIXED (as modified); RESISTOR ASSEMBLY; RESISTOR NETWORK, FIXED-VARIABLE; and RESISTOR SET, MATCHED.
Alternate Parts: 10032457105, 10032457-105, VL811B11, 5905-00-139-9563, 00-139-9563, 5905001399563, 001399563
Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
---|---|---|---|
59 | AUG 18, 1971 | 00-139-9563 | 32068 ( RESISTOR NETWORK, FIXED, FILM ) |
REFERENCE DRAWINGS & PICTURES

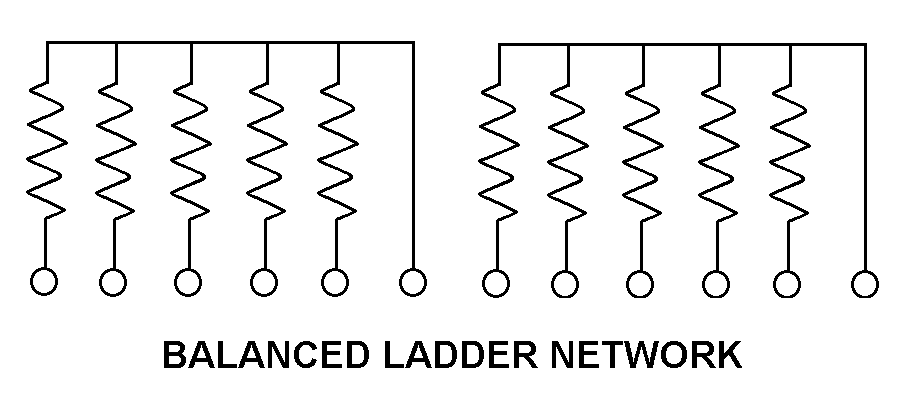

BALANCED LADDER NETWORK

TERMINALS ONE END

Cross Reference | NSN 5905-00-139-9563
Part Number | Cage Code | Manufacturer |
---|---|---|
10032457-105 | 94580 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
VL811B11 | 26654 | VARADYNE INDUSTRIES INC |
Technical Data | NSN 5905-00-139-9563
Characteristic | Specifications |
---|---|
AMBIENT TEMP IN DEG CELSIUS AT FULL RATED POWER | M55.0 |
AMBIENT TEMP IN DEG CELSIUS AT ZERO PERCENT RATED POWER | 125.0 |
TEMP COEFFICIENT OF RESISTANCE IN PPM PER DEG CELSIUS | M244.0/P244.0 |
TEMP RANGE OF TEMP COEFFICIENT IN DEG CELSIUS | M55.0/P125.0 |
SCHEMATIC DIAGRAM DESIGNATOR | BALANCED LADDER NETWORK |
INCLOSURE METHOD | ENCAPSULATED |
STYLE DESIGNATOR | 0 TERMINALS ONE END |
BODY LENGTH | 0.990 INCHES NOMINAL |
BODY WIDTH | 0.990 INCHES NOMINAL |
BODY HEIGHT | 0.170 INCHES NOMINAL |
TERMINAL TYPE | PIN |
TERMINAL QUANTITY | 20 |
RELIABILITY INDICATOR | NOT ESTABLISHED |
TERMINAL LENGTH | 0.210 INCHES NOMINAL |
UNPACKAGED UNIT WEIGHT | 4.000 GRAMS |
