NSN 5340-00-471-9819

Part Details | ACCESS COVER

5340-00-471-9819 A rigid or flexible item of various shapes attached to a structure for the purpose of providing access for inspection, service, replacement of components and/or adjustments or mounting operations. It is designed to be attached by means of bolt holes, slots, mounting ears, tabs, and the like. To permit access, the mounted cover requires partial or complete removal. It may include an observation window. For items permanently attached by hinges and the like, see DOOR, ACCESS (as modified). Excludes all covers not specifically designed to provide access for the purposes listed above.

Alternate Parts: 7727971001, 772-7971-001, 5340-00-471-9819, 00-471-9819, 5340004719819, 004719819

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
53JAN 20, 197100-471-981929785 ( COVER, ACCESS )
REFERENCE DRAWINGS & PICTURES

CIRCULAR RECESS

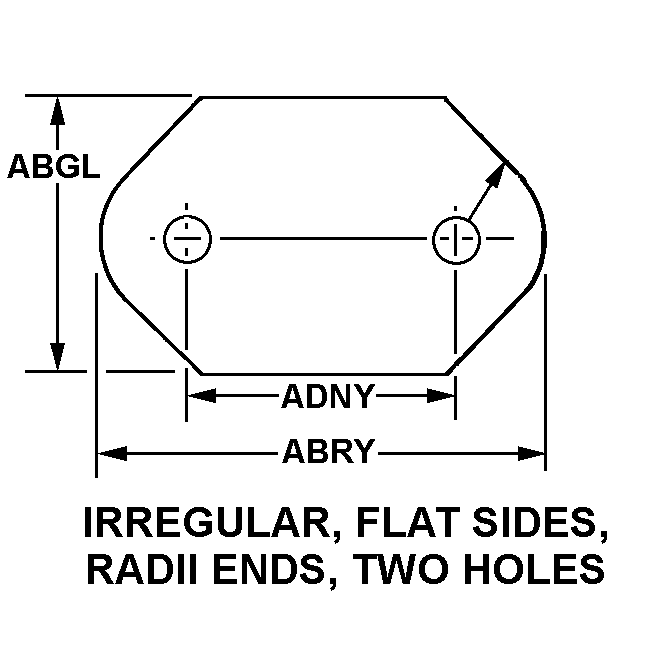

IRREGULAR, FLAT SIDES, RADII ENDS, TWO HOLES

UNTHREADED HOLE

Cross Reference | NSN 5340-00-471-9819
Part Number Cage Code Manufacturer
772-7971-00113499ROCKWELL COLLINS, INC.DBA GOVERNMENT SYSTEMS
Technical Data | NSN 5340-00-471-9819
Characteristic Specifications
SECURING DEVICE TYPE THREADED FASTENER
MATERIAL ALUMINUM ALLOY 707.0
SURFACE TREATMENT ANODIZE
SURFACE TREATMENT DOCUMENT AND CLASSIFICATIONMIL-A-8625 MIL SPEC SINGLE TREATMENT RESPONSE
PERIPHERAL SHAPE STYLE IRREGULAR, FLAT SIDES, RADII ENDS, TWO HOLES
WIDTH1.281 INCHES NOMINAL
LENGTH2.685 INCHES NOMINAL
DISTANCE BETWEEN HOLES ALONG LENGTH2.375 INCHES NOMINAL
CORNER RADIUS0.156 INCHES NOMINAL
CROSS-SECTIONAL SHAPE STYLE6 CIRCULAR RECESS
BODY THICKNESS0.030 INCHES MINIMUM AND 0.034 INCHES MAXIMUM
MOUNTING OPENING SHAPE STYLE UNTHREADED HOLE
HOLE DIAMETER0.110 INCHES MINIMUM AND 0.116 INCHES MAXIMUM
FEATURES PROVIDED SEALING CAPABILITY
FSC APPLICATION DATARADIO SET,RADIO,EXCEPT NAVIGATION AND HOME TYPE,AIRBORNE
