NSN 5340-00-167-1527

Part Details | UTILITY ACCESS DOOR

5340-00-167-1527 A rigid item of various shapes permanently attached to a structure, designed to provide access for inspection, service, replacement of components and/or adjustments. It is designed to be attached by means of hinges or similar devices. It may include self-closing features and have a quick release or other type latching to permit access with a minimum of effort. It may include an observation window. Excludes COVER, ACCESS and DOOR, ACCESS, WEAPON SYSTEM.

Alternate Parts: 0N1762722, 0N176272-2, 5340-00-167-1527, 00-167-1527, 5340001671527, 001671527

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
53NOV 13, 197100-167-152753558 ( DOOR, ACCESS, UTILITY )
REFERENCE DRAWINGS & PICTURES

SPHERICAL RECESS

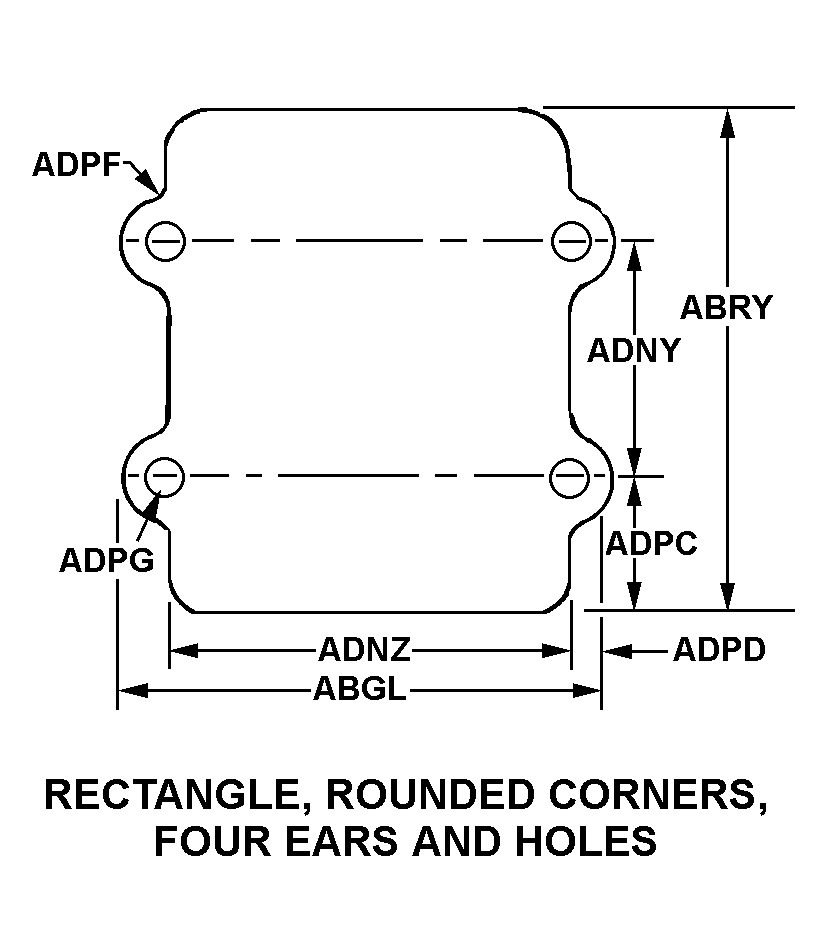

RECTANGLE, ROUNDED CORNERS, FOUR EARS AN D HOLES

Cross Reference | NSN 5340-00-167-1527
Part Number Cage Code Manufacturer
0N176272-298230NATIONAL SECURITY AGENCY
Technical Data | NSN 5340-00-167-1527
Characteristic Specifications
PERIPHERAL SHAPE STYLE RECTANGLE, ROUNDED CORNERS, FOUR EARS AN D HOLES
CROSS-SECTIONAL SHAPE STYLE4 SPHERICAL RECESS
SECURING DEVICE TYPE TURNLOCK FASTENER
MATERIAL ALUMINUM ALLOY 6061
WIDTH2.235 INCHES NOMINAL
LENGTH4.975 INCHES NOMINAL
DISTANCE FROM FIRST HOLE CENTERLINE TO END ALONG LENGTH0.470 INCHES NOMINAL
INVERTED RADIUS0.250 INCHES NOMINAL
EAR RADIUS0.009 INCHES NOMINAL
DISTANCE BETWEEN HOLES ALONG LENGTH3.725 INCHES NOMINAL
DISTANCE BETWEEN HOLES ALONG WIDTH2.030 INCHES NOMINAL
CORNER RADIUS0.009 INCHES NOMINAL
INSIDE WIDTH2.610 INCHES NOMINAL
INSIDE LENGTH0.768 INCHES NOMINAL
FIRST RECESS INSIDE HEIGHT0.625 INCHES NOMINAL
BODY THICKNESS0.062 INCHES NOMINAL
MATERIAL DOCUMENT AND CLASSIFICATIONQQ-A-250 TO 115 FED SPEC ALL MATERIAL RESPONSES
SURFACE TREATMENT PAINT
SURFACE TREATMENT DOCUMENT AND CLASSIFICATIONMIL-F-14072 MIL SPEC ALL TREATMENT RESPONSES
FEATURES PROVIDED SEALING CAPABILITY
END ITEM IDENTIFICATIONCJL
SPECIAL FEATURES0.390 RECTANGULAR EXTENSION TOP AND BOTTOM
