NSN 5340-00-139-6816
Part Details | CLAMPING CATCH
5340-00-139-6816 A positive fastening device consisting of a mountable base with an extended loop, claw, or the like. It may include a catch strike and mounting hardware for its complete installation on flat surfaces. The loop, claw, or the like can be manually engaged or disengaged readily for the purpose of securing the mating sections of a suitcase, locker-trunk, shipping and storage container, prefabricated building, tool chest or the like. Excludes CATCH, ELBOW; CATCH, FLUSH; CATCH, FRICTION; and LATCH or LOCK (as modified).
Alternate Parts: 2196W11001, 2196W11-001, 15834NICKEL, 5340-00-139-6816, 00-139-6816, 5340001396816, 001396816
Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
---|---|---|---|
53 | AUG 27, 1971 | 00-139-6816 | 26525 ( CATCH, CLAMPING ) |
REFERENCE DRAWINGS & PICTURES

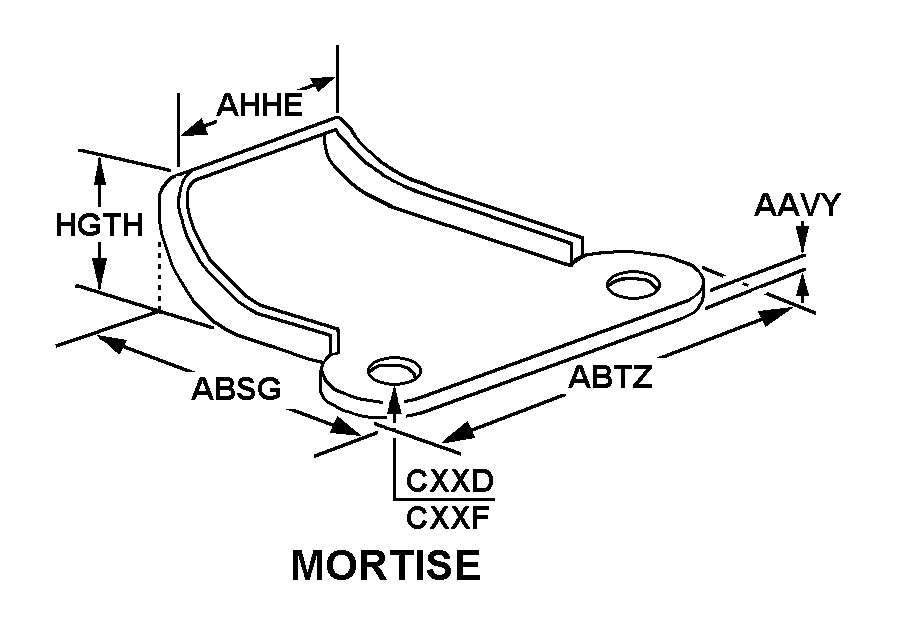

MORTISE

LEVER

Cross Reference | NSN 5340-00-139-6816
Part Number | Cage Code | Manufacturer |
---|---|---|
2196W11-001 | 97424 | AMETEK INC.DBA AMETEK AEROSPACE & DEFENSE |
15834NICKEL | 14608 | EMHART INDUSTRIES INCCORBIN CABINET LOCK HARDWARE DIV |
Technical Data | NSN 5340-00-139-6816
Characteristic | Specifications |
---|---|
STYLE DESIGNATOR | LEVER |
HOLE DIAMETER | 0.144 INCHES NOMINAL |
ENGAGING SURFACE WIDTH | 0.500 INCHES NOMINAL |
ENGAGING SURFACE THICKNESS | 0.156 INCHES NOMINAL |
HOLE QUANTITY | 2 |
CATCH STRIKE STYLE | MORTISE |
MATERIAL THICKNESS | 0.062 INCHES NOMINAL |
WIDTH | 0.625 INCHES NOMINAL |
OVERALL LENGTH | 0.625 INCHES NOMINAL |
TONGUE WIDTH | 0.500 INCHES NOMINAL |
TONGUE LENGTH | 0.249 INCHES NOMINAL |
SURFACE HOLE DIAMETER | 0.144 INCHES NOMINAL |
HEIGHT | 0.218 INCHES NOMINAL |
SURFACE HOLE QUANTITY | 2 |
DESIGN TYPE | LOOP ENGAGING |
OPERATION METHOD | LEVER |
