NSN 5340-00-104-7981
Part Details | WEBBING STRAP
5340-00-104-7981 A narrow strip of webbing cut to a definite length, having one or both ends processed. It is usually designed for, and may have, one or more attachments or fasteners, such as BUCKLE; LOOP, STRAP FASTENER; strap end clip; RING, DEE; Hook; and the like. Excludes STRAP, BERTH, MATTRESS RETAINING; STRAP, CHIN; safety straps; and WEBBING, TEXTILE. Do not use if a more specific item name applies.
Alternate Parts: 2553899, 5340-00-104-7981, 00-104-7981, 5340001047981, 001047981
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 23, 1968 | 00-104-7981 | 20659 ( STRAP, WEBBING ) |
REFERENCE DRAWINGS & PICTURES
END BAR WITH TONGUE
END CLIP

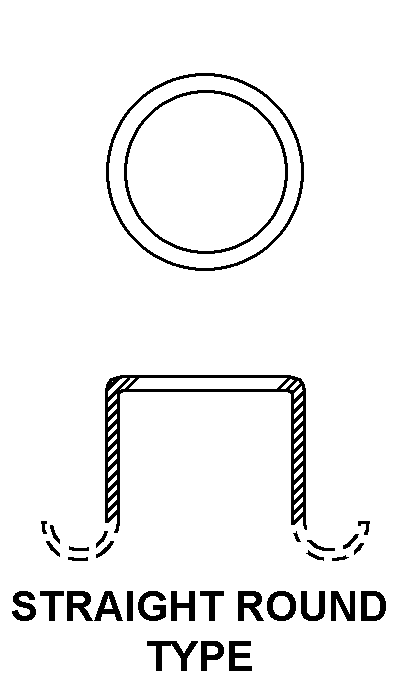

STRAIGHT ROUND TYPE
FLANGE
BARREL TYPE
Cross Reference | NSN 5340-00-104-7981
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2553899 | 07187 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
Technical Data | NSN 5340-00-104-7981
| Characteristic | Specifications |
|---|---|
| MATERIAL | PLASTIC POLYHEXAMETHYLENE ADIPAMIDE |
| WIDTH | 1.000 INCHES NOMINAL |
| LENGTH | 19.750 INCHES MINIMUM AND 20.250 INCHES MAXIMUM |
| END TYPE | BOTH W/ATTACHMENTS |
| MATERIAL DOCUMENT AND CLASSIFICATION | MIL-W-5625 MIL SPEC SINGLE MATERIAL RESPONSE |
| ENVIRONMENTAL PROTECTION | HEAT RESISTANT AND LIGHT RESISTANT |
| COLOR | OLIVE DRAB |
| BUCKLE STYLE DESIGNATOR | 4 END BAR WITH TONGUE |
| BUCKLE MATERIAL | BRASS |
| BUCKLE SURFACE TREATMENT | ANY ACCEPTABLE |
| BUCKLE LOCATION | LOCATED ON END |
| FASTENED BUCKLE FEATURE | INCLUDED |
| BUCKLE FASTENING METHOD | FRICTION |
| END CLIP STYLE DESIGNATOR | END CLIP |
| END CLIP MATERIAL | BRASS |
| END CLIP QUANTITY | 1 |
| GROMMET QUANTITY | 1 |
| GROMMET BARREL STYLE DESIGNATOR | STRAIGHT ROUND TYPE |
| GROMMET FLANGE STYLE DESIGNATOR | FLANGE |
| GROMMET WASHER STYLE DESIGNATOR | BARREL TYPE |
| DISTANCE FROM STRAP END TO FIRST GROMMET HOLE CENTER | 2.250 INCHES MINIMUM AND 2.750 INCHES MAXIMUM |
