NSN 4820-00-203-5452
Part Details | EXPANSION VALVE
4820-00-203-5452 A self-acting valve specifically designed for use in refrigeration systems for continual control of rate of flow of refrigerant. It may be actuated by a thermostatic element or self-actuated.
Alternate Parts: GF12C, GF1-2C, 4820-00-203-5452, 00-203-5452, 4820002035452, 002035452
Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
---|---|---|---|
48 | JAN 01, 1963 | 00-203-5452 | 05493 ( VALVE, EXPANSION ) |
REFERENCE DRAWINGS & PICTURES

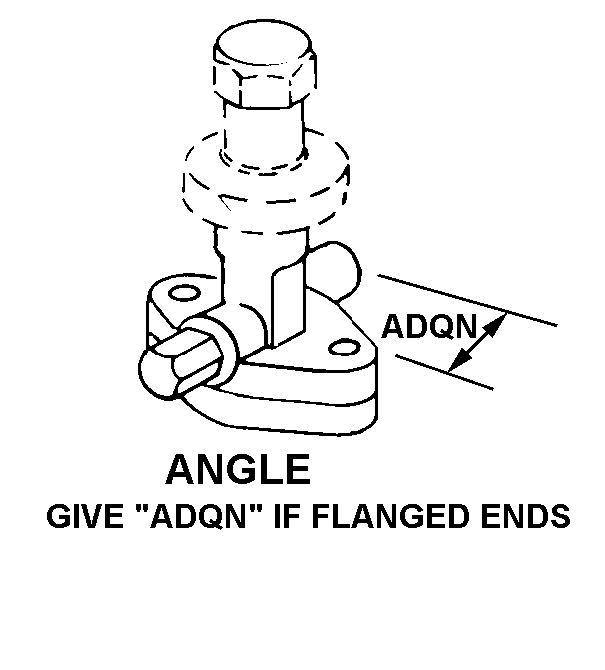

ANGLE GIVE "ADQN" IF FLANGED ENDS

FLARED

FLARED

FLARED

FLARED

Cross Reference | NSN 4820-00-203-5452
Part Number | Cage Code | Manufacturer |
---|---|---|
GF1-2C | 78462 | PARKER-HANNIFIN CORPORATIONDBA SPORLAN DIVISION |
Technical Data | NSN 4820-00-203-5452
Characteristic | Specifications |
---|---|
BODY MATERIAL | BRASS |
BODY STYLE | ANGLE GIVE "ADQN" IF FLANGED ENDS |
REFRIGERATION CAPACITY IN BTU PER HOUR | 6.0 |
VALVE EQUALIZER LOCATION | INTERNAL |
VALVE EXPANSION CONTROL TYPE | THERMOSTATIC |
VALVE PRESSURE LIMITING DEVICE | NOT INCLUDED |
FLOW CONTROL DEVICE | S ANY ACCEPTABLE |
SEAT MATERIAL | NICKEL COPPER ALLOY |
FLOW CONTROL DEVICE MATERIAL | STEEL, CORROSION RESISTING |
STEM MATERIAL | BRONZE |
END CONNECTION QUANTITY | 2 |
FIRST END CONNECTION TYPE | THREADED EXTERNAL TUBE |
FIRST END STYLE DESIGNATOR | FLARED |
FIRST END OUTSIDE DIAMETER TUBE ACCOMMODATED | 0.500 INCHES NOMINAL |
FIRST END THREAD CLASS | 3A |
FIRST END THREAD DIRECTION | RIGHT-HAND |
FIRST END SEAT ANGLE IN DEG | 37.0 |
SECOND END RELATIONSHIP WITH FIRST END | NOT IDENTICAL |
SECOND END CONNECTION TYPE | THREADED EXTERNAL TUBE |
SECOND END STYLE DESIGNATOR | FLARED |
SECOND END OUTSIDE DIAMETER TUBE ACCOMMODATED | 0.375 INCHES NOMINAL |
SECOND END THREAD CLASS | 3A |
SECOND END THREAD DIRECTION | RIGHT-HAND |
SECOND END SEAT ANGLE IN DEG | 37.0 |
MEDIA FOR WHICH DESIGNED | REFRIGERANT 12 |
VALVE EVAPORATOR TEMP RANGE DESIGNATION | LOW |
BULB MEDIA TYPE | REFRIGERANT 12 |
CAPILLARY TUBE LENGTH | 60.000 INCHES NOMINAL |
BULB MOUNTING METHOD | CLAMP |
BULB LENGTH | 4.500 INCHES NOMINAL |
BULB DIAMETER | 0.375 INCHES NOMINAL |
