NSN 4730-00-203-3606

Part Details | PIPELINE FLEXIBLE SPACER

4730-00-203-3606 An item made from rubber in various shapes, flanged on each end, and having a centrally located hole of the same size as the piping with which used. It is designed to be inserted between sections of pipe or pipe and casing of fans, pumps, or the like, to absorb shock, dampen vibration and to facilitate removal of section(s) for repair or other purposes.

Alternate Parts: 3764182REVAPCF3, 3764-182REVAPCF3, 376401REVCPCENG, 3764-01REVCPCENG, 376431REVCPC2, 3764-31REVCPC2, 3764182REVAPCF7, 3764-182REVAPCF7, 57538011443257REVCPC2, 575-3801-1443257REVCPC2, 57538011442818REVAPCF7, 575-3801-1442818REVAPCF7, 57538011442818REVAPCF3, 575-3801-1442818REVAPCF3, 4730-00-203-3606, 00-203-3606, 4730002033606, 002033606

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
47JAN 01, 196100-203-360617666 ( SPACER, FLEXIBLE, PIPELINE )

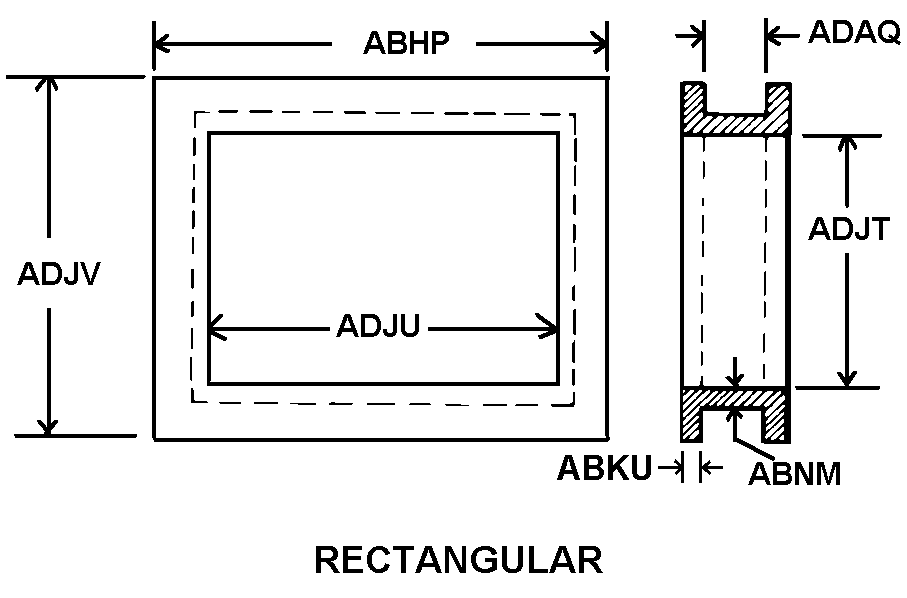

REFERENCE DRAWINGS & PICTURES

RECTANGULAR

Cross Reference | NSN 4730-00-203-3606
Part Number Cage Code Manufacturer
3764-182REVAPCF396169ELECTRIC BOAT CORPORATION
3764-01REVCPCENG96169ELECTRIC BOAT CORPORATION
3764-31REVCPC296169ELECTRIC BOAT CORPORATION
3764-182REVAPCF796169ELECTRIC BOAT CORPORATION
575-3801-1443257REVCPC280064NAVAL SHIP SYSTEMS COMMAND
575-3801-1442818REVAPCF780064NAVAL SHIP SYSTEMS COMMAND
575-3801-1442818REVAPCF380064NAVAL SHIP SYSTEMS COMMAND
Technical Data | NSN 4730-00-203-3606
Characteristic Specifications
MATERIAL0$DRCB000
MATERIAL DOCUMENT AND CLASSIFICATIONMIL-R-880-CANCELED MIL SPEC SINGLE MATERIAL RESPONSE
FABRICATION METHOD MOLDED
STYLE DESIGNATOR RECTANGULAR
OVERALL LENGTH18.625 INCHES NOMINAL
FLANGE THICKNESS0.188 INCHES NOMINAL
THICKNESS0.188 INCHES NOMINAL
BODY LENGTH2.125 INCHES NOMINAL
INSIDE WIDTH6.000 INCHES NOMINAL
INSIDE LENGTH16.000 INCHES NOMINAL
OUTSIDE WIDTH8.625 INCHES NOMINAL
DUROMETER HARDNESS RATING45.0 NOMINAL
APPLICATION/FUNCTIONU/W MAIN STORAGE BATTERY VENTILATION PIPING
