NSN 4140-00-256-9913
Part Details | CIRCULATING FAN
4140-00-256-9913 A nonpositive displacement mechanical device having an axial fan impeller with or without a protective enclosure. It is designed to circulate air under free-airflow conditions, and may be equipped with a baffle(s) to deflect the air radially. It may be suspended from the ceiling, attached to the wall, or stand on a horizontal surface.
Alternate Parts: WF00101, W-F-00101, FEDSTD 50, FED-STD 50, 4140-00-256-9913, 00-256-9913, 4140002569913, 002569913
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 41 | JAN 01, 1963 | 00-256-9913 | 30260 ( FAN, CIRCULATING ) |
REFERENCE DRAWINGS & PICTURES

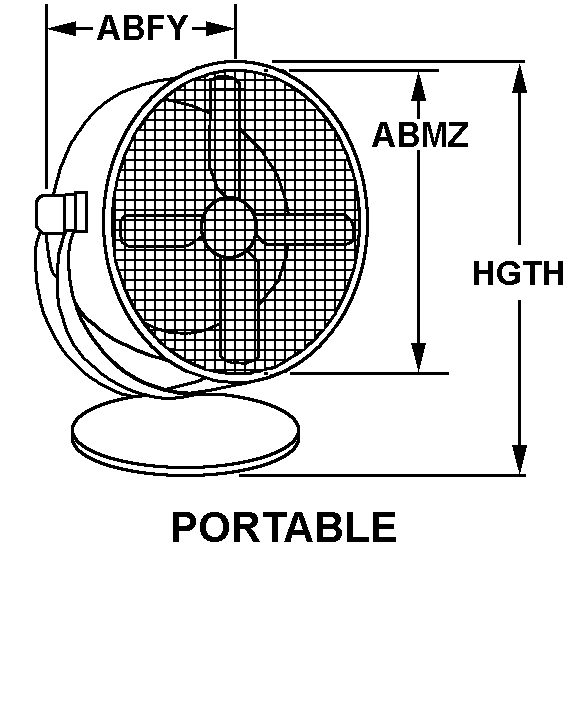

PORTABLE
Cross Reference | NSN 4140-00-256-9913
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| W-F-00101 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| FED-STD 50 | 06542 | FEDERAL STANDARDSPROMULGATED BY GENERAL SERVICES |
Technical Data | NSN 4140-00-256-9913
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | PORTABLE |
| DIAMETER | 16.000 INCHES NOMINAL |
| QUANTITY | 1 |
| DRIVE TYPE | DIRECT |
| ROTATION DIRECTION FOR WHICH DESIGNED | CLOCKWISE |
| PRIME MOVER TYPE | ELECTRIC MOTOR |
| SPEED ADJUSTMENTS | THREE SPEED |
| INCLOSURE TYPE | FULLY INCLOSED |
| ELECTRICAL CONNECTION TYPE | CORD W/ATTACHED PLUG |
| PRIME MOVER POWER RATING | 0.083 HORSEPOWER |
| VOLTAGE IN VOLTS AND CURRENT TYPE | 115.0 AC |
| PHASE | SINGLE |
| FREQUENCY IN HERTZ | 60.0 |
| STATIC PRESSURE AT SPECIFIED AIR FLOW RATE | 0.0 INCHES OF WATER |
| FLOW DIRECTION | OUTWARD |
| FEATURES PROVIDED | NONSPARKING AND SAFETY IMPELLER GUARD |
| NONDEFINITIVE SPEC/STD DATA | 1 TYPE AND 3 SIZE |
