NSN 4140-00-255-7801
Part Details | CIRCULATING FAN
4140-00-255-7801 A nonpositive displacement mechanical device having an axial fan impeller with or without a protective enclosure. It is designed to circulate air under free-airflow conditions, and may be equipped with a baffle(s) to deflect the air radially. It may be suspended from the ceiling, attached to the wall, or stand on a horizontal surface.
Alternate Parts: MILF151, MIL-F-151, NF124, NF-124, DA10115, 4140-00-255-7801, 00-255-7801, 4140002557801, 002557801
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 41 | JAN 01, 1963 | 00-255-7801 | 30260 ( FAN, CIRCULATING ) |

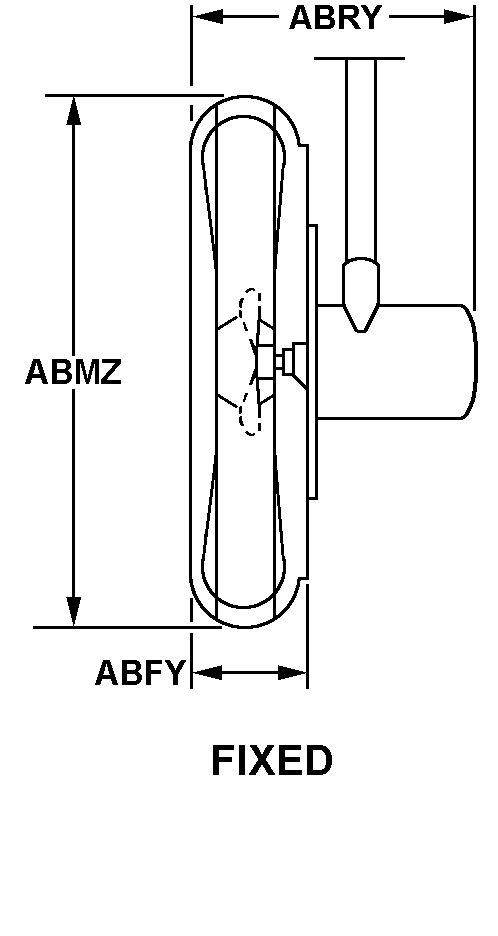

REFERENCE DRAWINGS & PICTURES
FIXED
Cross Reference | NSN 4140-00-255-7801
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| MIL-F-151 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| NF-124 | 32682 | PENN METAL FABRICATORS, INC. |
| DA10115 | D9182 | ZF INDUSTRIEANTRIEBE WITTEN GMBH |
Technical Data | NSN 4140-00-255-7801
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | FIXED |
| DRIVE TYPE | DIRECT |
| PRIME MOVER TYPE | ELECTRIC MOTOR |
| SPEED ADJUSTMENTS | SINGLE SPEED |
| PRIME MOVER DRIVE SHAFT BEARING TYPE | BALL |
| INCLOSURE TYPE | OPEN |
| AMBIENT TEMP AT FULL RATED POWER | -18.0 DEG CELSIUS AND 38.0 DEG CELSIUS |
| VOLTAGE IN VOLTS AND CURRENT TYPE | 115.0 AC |
| PHASE | SINGLE |
| FREQUENCY IN HERTZ | 60.0 |
| MOUNTING FACILITY TYPE AND QUANTITY | 4 THREADED HOLE |
| FEATURES PROVIDED | SAFETY IMPELLER GUARD |
| NONDEFINITIVE SPEC/STD DATA | I CLASS AND 1 TYPE |
