NSN 4140-00-224-8265
Part Details | VENTILATING FAN
4140-00-224-8265 A nonpositive displacement mechanical device having either an axial or centrifugal fan impeller. It is designed to move free air or gas from indoors to outdoors or vice versa over a wide range of volumes at low pressures. It is supported by a ring, plate, or shroud or may be inclosed in a housing. It is designed for installation in a window, roof or wall opening, or the like.
Alternate Parts: MILF16081, MIL-F-16081, 4140-00-224-8265, 00-224-8265, 4140002248265, 002248265
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 41 | JAN 01, 1963 | 00-224-8265 | 04262 ( FAN, VENTILATING ) |

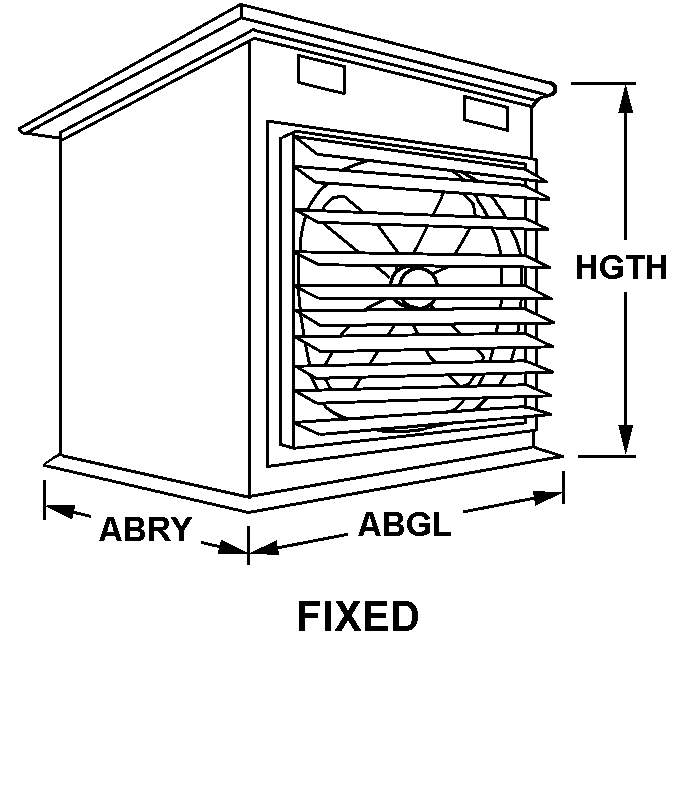

REFERENCE DRAWINGS & PICTURES
FIXED
Cross Reference | NSN 4140-00-224-8265
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| MIL-F-16081 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
Technical Data | NSN 4140-00-224-8265
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | FIXED |
| DRIVE TYPE | DIRECT |
| ROTATION DIRECTION FOR WHICH DESIGNED | CLOCKWISE |
| PRIME MOVER TYPE | ELECTRIC MOTOR |
| PRIME MOVER POWER RATING | 0.050 HORSEPOWER |
| OPERATING SPEED AT RATED CAPACITY IN RPM | 1550.0 |
| VOLTAGE IN VOLTS AND CURRENT TYPE | 115.0 AC |
| PHASE | SINGLE |
| FREQUENCY IN HERTZ | 60.0 |
| AIR FLOW RATE | 1000.0 CUBIC FEET PER MINUTE NOMINAL |
| FEATURES PROVIDED | SAFETY IMPELLER GUARD |
| SPECIAL FEATURES | RPM 1550 MAX,EQUIPPED TO BE WIRED INTO LINE AS A PERMANENT INSTALLATION,HAZARDOUS LOCATION CLASS 1,GROUP D,MANUAL STARTER W/AUTOMATIC RESET,RADIO INTERFERENCE SUPPRESSED,W/THERMAL OVERLOAD PROTECTION |
| NONDEFINITIVE SPEC/STD DATA | 1 CLASS AND 12 SIZE AND A STYLE AND 2 TYPE |
