NSN 3110-00-070-7905
Part Details | BEARING RETAINING PLATE
3110-00-070-7905 A comparatively flat rigid item, with or without a centrally located aperture, designed to hold an annular bearing or a sleeve bearing in a fitted inclosure. It must have drilled and/or tapped holes for mounting purposes. Excludes END BELL, ELECTRICAL ROTATING EQUIPMENT.
Alternate Parts: XV0900332, XV09-003-32, C800409003FN32, C8004-09-003FN32, 3110-00-070-7905, 00-070-7905, 3110000707905, 000707905
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JAN 01, 1963 | 00-070-7905 | 22293 ( PLATE, RETAINING, BEARING ) |
REFERENCE DRAWINGS & PICTURES

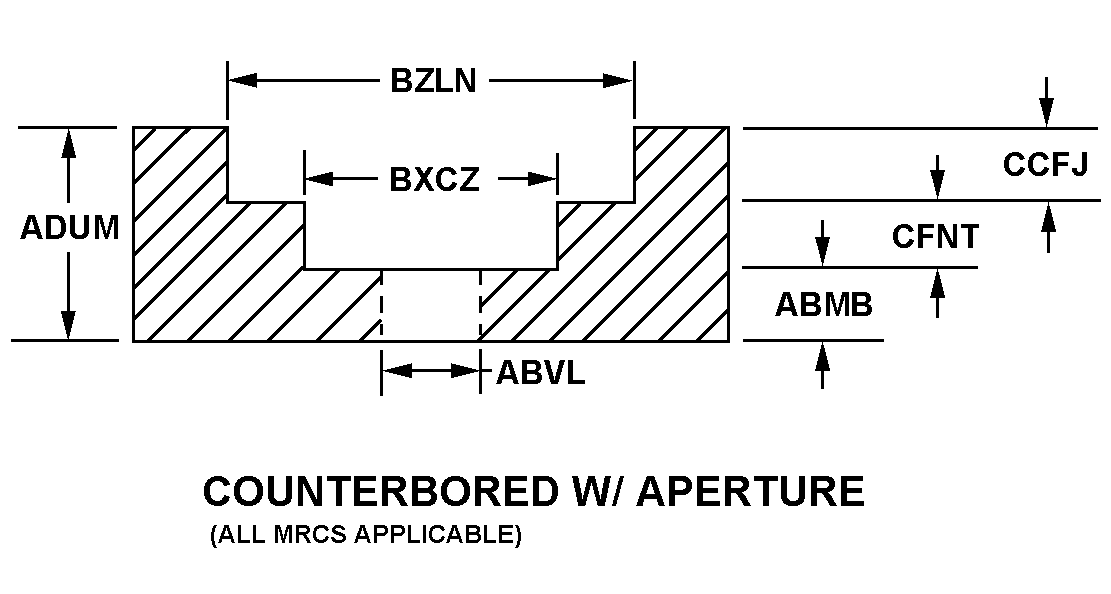

COUNTERBORED W/ APERTURE
VERTICAL CENTERLINE
SQUARE
Cross Reference | NSN 3110-00-070-7905
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| XV09-003-32 | 25169 | PROJECT MANAGER AMPHIBIOUS LIGHTERSST LOUIS MO |
| C8004-09-003FN32 | 81996 | U S ARMY AVIATION AND MISSILECOMMAND |
Technical Data | NSN 3110-00-070-7905
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SQUARE |
| WIDTH | 3.625 INCHES NOMINAL |
| LENGTH | 3.625 INCHES NOMINAL |
| CORNER RADIUS | 0.406 INCHES NOMINAL |
| CROSS-SECTIONAL SHAPE STYLE | COUNTERBORED W/ APERTURE |
| MINOR THICKNESS | 0.469 INCHES NOMINAL |
| APERTURE DIAMETER | 2.125 INCHES NOMINAL |
| COUNTERBORE DIAMETER | 2.813 INCHES NOMINAL |
| COUNTERBORE DEPTH | 0.250 INCHES NOMINAL |
| MOUNTING HOLE TYPE | ROUND, UNTHREADED |
| MOUNTING HOLE DIAMETER | 0.406 INCHES NOMINAL |
| MOUNTING HOLE ARRANGEMENT STYLE | 5 VERTICAL CENTERLINE |
| BOLT CIRCLE HOLE QUANTITY | 4 |
| MOUNTING BOLT CIRCLE DIAMETER | 4.000 INCHES NOMINAL |
| FSC APPLICATION DATA | PROPULSION COMPONENTS |
