NSN 3110-00-070-5667
Part Details | TAPERED ROLLER BEARING
3110-00-070-5667 A cylindrical device in which the inner cone or outer cup turns upon a single or double row of tapered hardened rollers which roll easily in a race, thus minimizing friction and designed to carry a radial load and capable of sustaining axial thrust. Excludes BEARING, ROLLER, THRUST.
Alternate Parts: 8712186, 3110-00-070-5667, 00-070-5667, 3110000705667, 000705667
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JAN 01, 1963 | 00-070-5667 | 00021 ( BEARING, ROLLER, TAPERED ) |
REFERENCE DRAWINGS & PICTURES

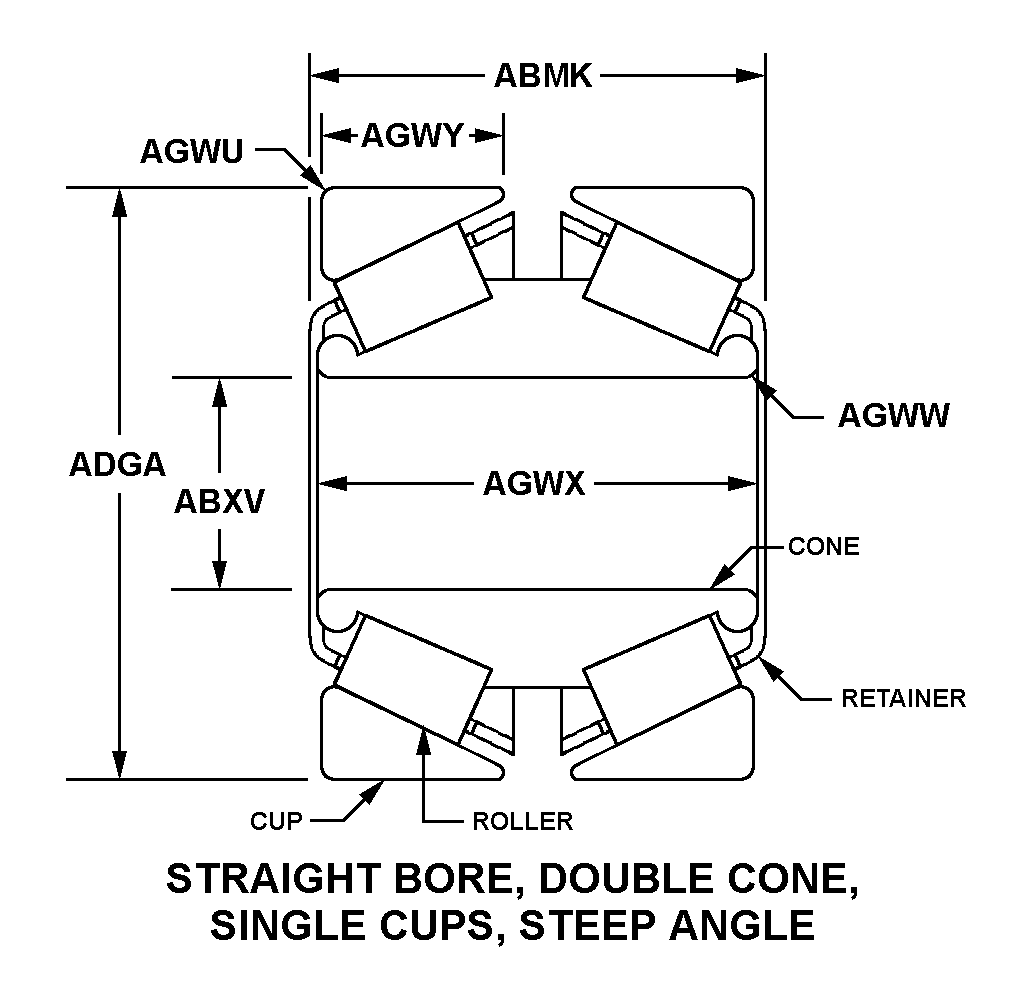

STRAIGHT BORE, DOUBLE CONE, SINGLE CUPS, STEEP ANGLE
Cross Reference | NSN 3110-00-070-5667
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 8712186 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 3110-00-070-5667
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | STRAIGHT BORE, DOUBLE CONE, SINGLE CUPS, STEEP ANGLE |
| OVERALL WIDTH | 1.3750 INCHES NOMINAL |
| BORE DIAMETER | 1.6875 INCHES MINIMUM AND 1.6880 INCHES MAXIMUM |
| OVERALL OUTSIDE DIAMETER | 3.1875 INCHES MINIMUM AND 3.1885 INCHES MAXIMUM |
| BACKFACE CORNER RADIUS | 0.0620 INCHES NOMINAL |
| CONE CORNER RADIUS | 0.0310 INCHES NOMINAL |
| CONE WIDTH | 1.2500 INCHES NOMINAL |
| CUP WIDTH | 0.0260 INCHES MINIMUM AND 0.0360 INCHES MAXIMUM |
| LUBRICATION MATERIAL | GREASE |
| LUBRICATION MATERIAL DOCUMENT AND CLASSIFICATION | M1L-G-18709 MIL SPEC SINGLE MATERIAL RESPONSE |
| RETAINER FABRICATION METHOD | PRESSED |
