NSN 3110-00-068-8119
Part Details | BELL CRANK BALL BEARING
3110-00-068-8119 A special double row ball bearing, retainer type, with integral flange.
Alternate Parts: MS202182, MS20218-2, BCP5W11FS302, BCP5W11FS302, 3110-00-068-8119, 00-068-8119, 3110000688119, 000688119
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JAN 01, 1963 | 00-068-8119 | 00048 ( BEARING, BALL, BELL CRANK ) |
REFERENCE DRAWINGS & PICTURES

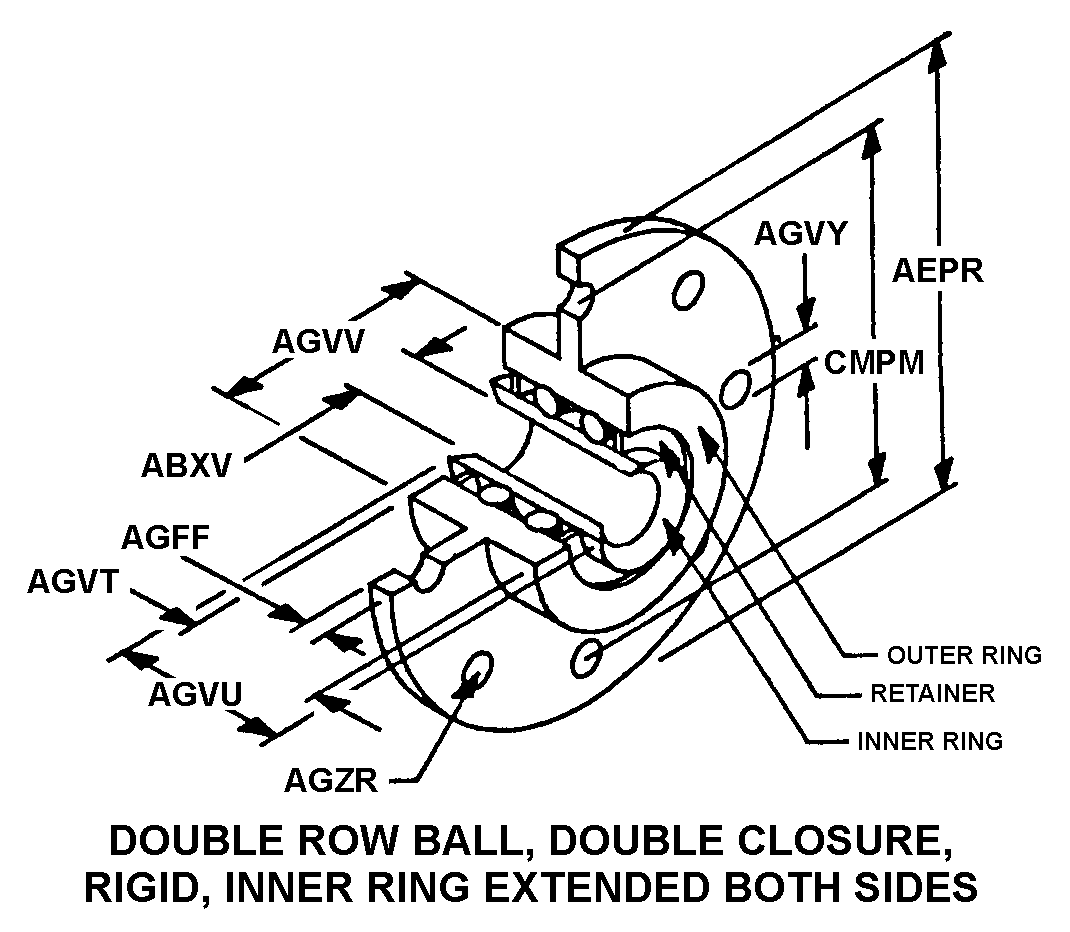

DOUBLE ROW BALL, DOUBLE CLOSURE, RIGID INNER RING EXTENDED BOTH SIDES
Cross Reference | NSN 3110-00-068-8119
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| MS20218-2 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
| BCP5W11FS302 | 3NPS1 | RBC AIRCRAFT PRODUCTS, INC. |
| BCP5W11FS302 | 21335 | TIMKEN COMPANY, THEDIV TIMKEN AEROSPACE |
Technical Data | NSN 3110-00-068-8119
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | DOUBLE ROW BALL, DOUBLE CLOSURE, RIGID INNER RING EXTENDED BOTH SIDES |
| RIVET HOLE QUANTITY | 12 |
| BORE DIAMETER | 0.3125 INCHES MAXIMUM |
| FLANGE OUTSIDE DIAMETER | 1.6770 INCHES MINIMUM AND 1.6970 INCHES MAXIMUM |
| FLANGE WIDTH | 0.0570 INCHES MINIMUM AND 0.0670 INCHES MAXIMUM |
| OUTER RING WIDTH | 0.5570 INCHES MINIMUM AND 0.5670 INCHES MAXIMUM |
| INNER RING WIDTH | 0.6820 INCHES MINIMUM AND 0.6870 INCHES MAXIMUM |
| OUTER RING OUTSIDE DIAMETER | 0.8650 INCHES MINIMUM AND 0.8850 INCHES MAXIMUM |
| RIVET HOLE DIAMETER | 0.1400 INCHES MINIMUM AND 0.1450 INCHES MAXIMUM |
| DISTANCE BETWEEN FLANGE HOLE CENTERS | 1.3750 INCHES MINIMUM AND 1.3800 INCHES MAXIMUM |
| LUBRICATION MATERIAL | GREASE |
| LUBRICATION MATERIAL DOCUMENT AND CLASSIFICATION | MIL-G-23827 MIL SPEC SINGLE MATERIAL RESPONSE |
| RETAINER FABRICATION METHOD | MACHINED |
| SEAL QUANTITY | 2 |
| BEARING SEAL TYPE | CONTACT |
