NSN 2540-00-241-0584
Part Details | PINTLE HOOK LATCH
2540-00-241-0584 A metal safety device designed for securing a towing pintle lock or dog in either the open or closed position.
Alternate Parts: 2584898, 2540-00-241-0584, 00-241-0584, 2540002410584, 002410584
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | NOV 05, 1969 | 00-241-0584 | 11401 ( LATCH, PINTLE HOOK ) |
REFERENCE DRAWINGS & PICTURES

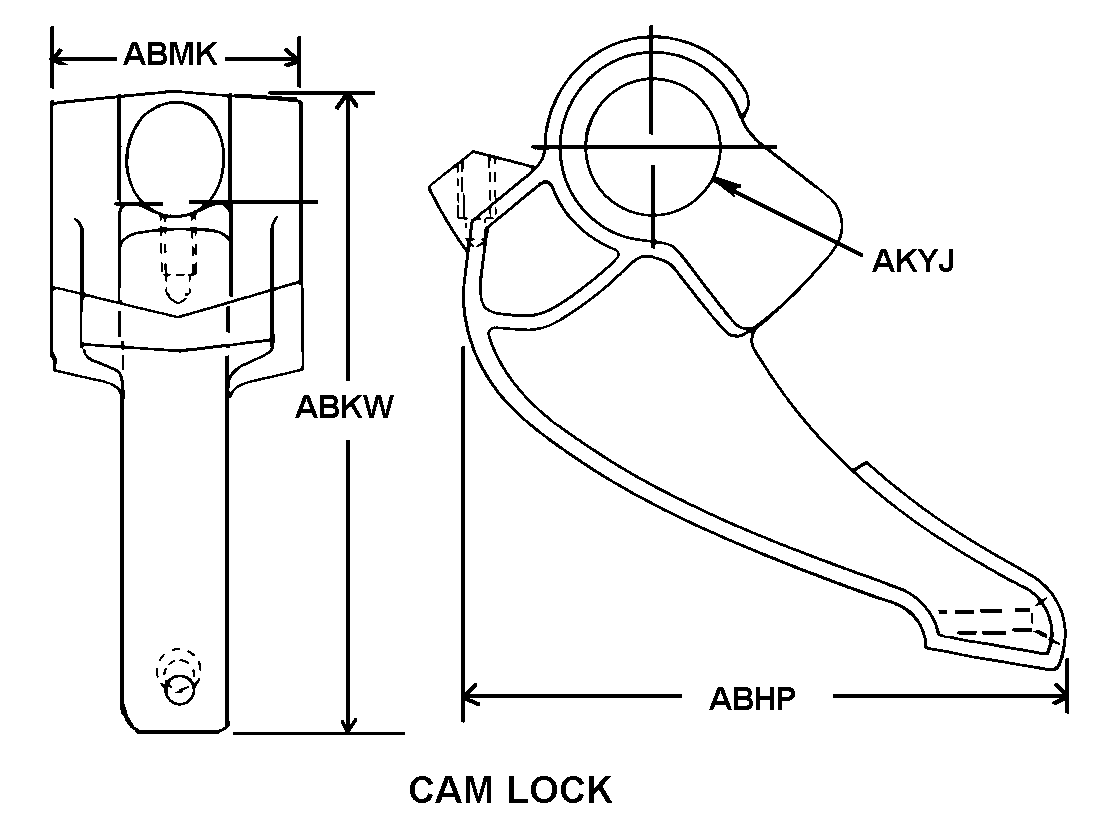

CAM LOCK
Cross Reference | NSN 2540-00-241-0584
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2584898 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
Technical Data | NSN 2540-00-241-0584
| Characteristic | Specifications |
|---|---|
| MATERIAL | STEEL COMP 4130 |
| MATERIAL DOCUMENT AND CLASSIFICATION | FED STD 66, COMP 4130 FED STD SINGLE MATERIAL RESPONSE |
| PINTLE TYPE FOR WHICH DESIGNED | Q$R |
| STYLE DESIGNATOR | CAM LOCK |
| PIVOT PIN HOLE DIAMETER | 1.250 INCHES NOMINAL |
| THREADED PIVOT PIN LOCKING HOLE | INCLUDED |
| COUNTERBORE DIAMETER | 0.500 INCHES NOMINAL |
| COUNTERBORE DEPTH | 0.375 INCHES NOMINAL |
| THREAD SIZE | 5/16-18 |
| SCREW THREAD SERIES DESIGNATOR | UNC |
| THREAD DIRECTION | RIGHT-HAND |
