NSN 2530-00-499-9099

Part Details | FRICTION LINING

2530-00-499-9099 A fibrous and/or metallic material with or without binders and/or compounds, cut or molded to a specific size. It may be a segment or a complete lining. It is usually designed to be fastened to a shoe, disk, band, cone, or the like, but may be installed without fastening. It provides a friction surface for transmitting, retarding, or stopping motion. Excludes LINING MATERIAL, FRICTION.

Alternate Parts: A2410D, A24-10D, A2410D, A24-10D, 980064, 980064, 72252, 29286, 22167, A2410D, A24-10D, 72252, D72252, A2410D, A24-10D, A2410D, A24-10D, A2410D, A24-10D, 2530-00-499-9099, 00-499-9099, 2530004999099, 004999099

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
25JAN 01, 196300-499-909911405 ( LINING, FRICTION )
REFERENCE DRAWINGS & PICTURES

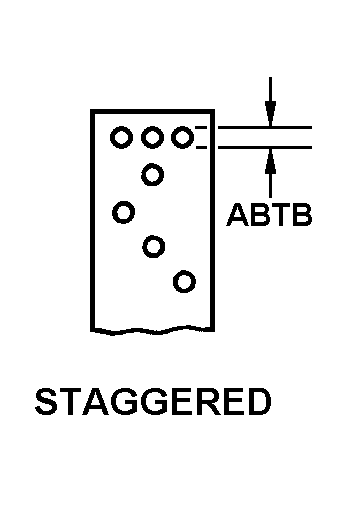

STAGGERED

SEGMENT PLAIN

Cross Reference | NSN 2530-00-499-9099
Part Number Cage Code Manufacturer
A24-10D55643A-T-O CONSTRUCTION EQUIPMENT DIV
A24-10D08018BORG-WARNER CORP
98006412603CLARK EQUIPMENT CO
98006489749CLARK MATERIAL HANDLING COMPANY
7225245RP7DRESSTA NORTH AMERICA LTD
2928630076HYSTER-YALE GROUP, INC.
2216730076HYSTER-YALE GROUP, INC.
A24-10D31577JAEGER MACHINE CO
7225223926KOMATSU AMERICA INTL CO
D7225223926KOMATSU AMERICA INTL CO
A24-10D79410LIBERTY VENTURES INTI LLC
A24-10D05415LINDE LIFT TRUCK CORP.
A24-10D556A6LINDE MATERIAL HANDLING NORTHAMERICA CORP
Technical Data | NSN 2530-00-499-9099
Characteristic Specifications
FRICTION LINING MATERIALSJ000 ANY ACCEPTABLE
FABRICATION METHODW ANY ACCEPTABLE
APPLICATION TYPE DRY
SURFACE CONDITION AND LOCATION ONE SIDE GROUND
LINING STYLE SEGMENT PLAIN
WIDTH2.219 INCHES MINIMUM AND 2.281 INCHES MAXIMUM
OVERALL LENGTH24.625 INCHES MINIMUM AND 24.688 INCHES MAXIMUM
THICKNESS0.156 INCHES NOMINAL
ATTACHMENT METHOD RIVETED
HOLE ARRANGEMENT STYLE STAGGERED
HOLE TYPE AND QUANTITY20 COUNTERBORED
FEATURES PROVIDED RIGID FRICTION LINING
