NSN 2530-00-447-2360

Part Details | PNEUMATIC TIRE WHEEL

2530-00-447-2360 A wheel with an integral or removable rim designed to mount a pneumatic tire. Includes wheels without rims but designed to accommodate pneumatic tire rims. May include tire(s). Excludes WHEEL, LANDING GEAR.

Alternate Parts: 2182087, 2182087, 82497B, 82497, 5600407, 2530-00-447-2360, 00-447-2360, 2530004472360, 004472360

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
25JAN 01, 196300-447-236017959 ( WHEEL, PNEUMATIC TIRE )
REFERENCE DRAWINGS & PICTURES

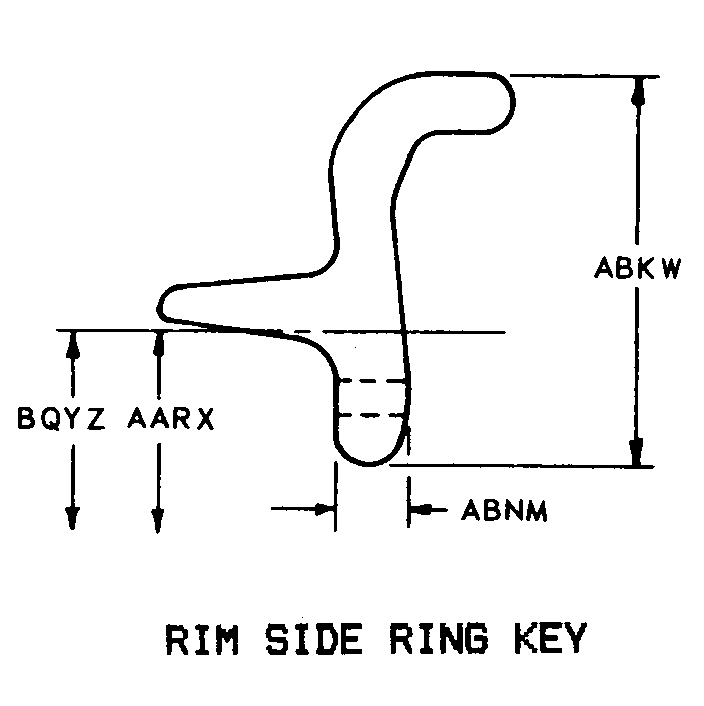

RIM SIDE RING KEY

Cross Reference | NSN 2530-00-447-2360
Part Number Cage Code Manufacturer
218208724617GENERAL MOTORS CORP
21820877X677GENERAL MOTORS LLCDBA GENERAL MOTORS
82497B41885HAYES WHEELS INTL INCAKRON OPNS
8249741885HAYES WHEELS INTL INCAKRON OPNS
560040719207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
Technical Data | NSN 2530-00-447-2360
Characteristic Specifications
TIRE RIM NOMINAL DIAMETER18.000 INCHES
TIRE NOT INCLUDED
DESIGN FORM DISK
DISK TYPE SINGLE
MOUNTING FACE TYPE CONVEX
OFFSET DISTANCE FROM RIM CENTERLINE TO OUTSIDE WHEEL MOUNTING FACE3.500 INCHES MINIMUM AND 3.625 INCHES MAXIMUM
LIGHTENING HOLE NOT INCLUDED
DESIGN TYPE INTEGRAL RIM
GROOVE DEPTH1.578 INCHES MINIMUM AND 1.672 INCHES MAXIMUM
OVERALL WIDTH8.750 INCHES NOMINAL
EFFECTIVE WIDTH7.500 INCHES NOMINAL
RING TYPE FOR WHICH DESIGNED SIDE
RING NOT INCLUDED
RING STYLE RIM SIDE RING KEY
BOLT/STUD MOUNTING FACILITY INCLUDED
MOUNTING FACILITY TYPE AND QUANTITY17 STUD
MOUNTING FACILITY BOLT CIRCLE DIAMETER16.000 INCHES NOMINAL
VALVE HOLE SHAPE SLOTTED
MOUNTING TYPE FOR WHICH DESIGNED SINGLE TIRE
HUB CHARACTERISTIC DEMOUNTABLE
HUB NOT INCLUDED
PILOT HOLE DIAMETER6.430 INCHES MINIMUM AND 6.475 INCHES MAXIMUM
MOUNTING HOLE QUANTITY12
MOUNTING HOLE DIAMETER1.188 INCHES NOMINAL
MOUNTING BOLT CIRCLE DIAMETER8.745 INCHES MINIMUM AND 8.755 INCHES MAXIMUM
FSC APPLICATION DATALANDING VEHICLE,WHEELED
