Part Details | WHEEL HYDRAULIC BRAKE CYLINDER ASSEMBLY
2530-00-125-8008 A device consisting of a CYLINDER, HYDRAULIC BRAKE, WHEEL with a piston(s) and other component parts which is mounted to the back plate of a wheel. It uses the flow and pressure of a fluid to create the linear motion required to operate the brake shoes of a hydraulic brake system.
Alternate Parts: WC40333, 37231, FD40333, WC40333, 2530-00-125-8008, 00-125-8008, 2530001258008, 001258008
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 25 | NOV 15, 1968 | 00-125-8008 | 10862 ( CYLINDER ASSEMBLY, HYDRAULIC BRAKE, WHEEL ) |
REFERENCE DRAWINGS & PICTURES
TWO HOLE

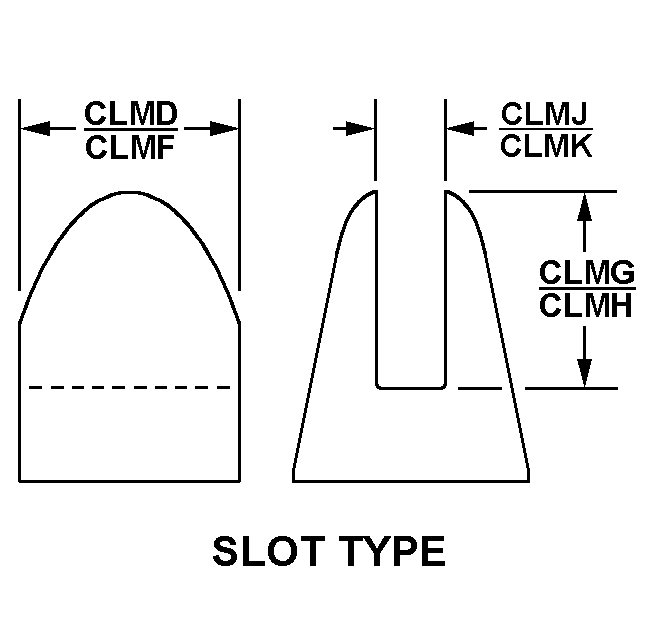

SLOT TYPE
SLOT TYPE
FLARE
Cross Reference | NSN 2530-00-125-8008
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| WC40333 | 76761 | C. E. NIEHOFF & CO. |
| 37231 | 19239 | ECHLIN INC |
| FD40333 | 63477 | FEDERAL MOGUL CORPSUB WAGNER BRAKE |
| WC40333 | 66614 | TRW INC REPLACEMENT PARTS DIV |
Technical Data | NSN 2530-00-125-8008
| Characteristic | Specifications |
|---|---|
| DESIGN CHARACTERISTICS | DOUBLE ACTING SINGLE CYLINDER |
| OVERALL DIAMETER | 1.438 INCHES NOMINAL |
| EXTENDED LENGTH | 2.938 INCHES NOMINAL |
| COMPRESSED LENGTH | 2.438 INCHES NOMINAL |
| BODY MATERIAL | STEEL |
| BORE TYPE | STRAIGHT |
| BORE DIAMETER | 1.000 INCHES NOMINAL |
| FIRST PISTON ROD END STYLE | SLOT TYPE |
| FIRST END FORK WIDTH | 0.375 INCHES |
| FIRST END FORK DEPTH | 0.938 INCHES |
| FIRST END FORK SPAN WIDTH | 0.250 INCHES |
| PISTON ROD END SIMILARITY | IDENTICAL |
| MOUNTING TYPE AND LOCATION | FLANGE CENTER SECTION |
| MOUNTING PROVISION | THREADED MOUNTING HOLES |
| MOUNTING PROVISION ARRANGEMENT STYLE | TWO HOLE |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING PROVISIONS | 1.312 INCHES NOMINAL |
| MOUNTING FACILITY THREAD SERIES DESIGNATOR | UNC |
| MOUNTING FACILITY THREAD DIAMETER | 0.250 INCHES NOMINAL |
| MOUNTING FACILITY THREAD QUANTITY PER INCH | 20 |
| MOUNTING FACILITY THREAD CLASS | 2B |
| MOUNTING FACILITY THREAD DIRECTION | RIGHT-HAND |
| MOUNTING FACILITY THREAD LENGTH | 0.344 INCHES NOMINAL |
| PORT LOCATION AND QUANTITY | 1 CENTER SECTION |
| PORT STYLE | FLARE |
| PORT THREAD SERIES DESIGNATOR | UNF |
| PORT THREAD DIAMETER | 0.375 INCHES |
| PORT THREAD QUANTITY PER INCH | 24 |
| PORT THREAD CLASS | 2B |
| SEAT ANGLE IN DEG | 37.0 |
| MOUNTING POSITION | RIGHT |
| BLEEDING FEATURE QUANTITY | 1 |
| FEATURES PROVIDED | RUBBER BOOT |
